  • 全自动线宽测量仪

  • PCB线宽测量,,PCB线宽检测,PCB线距测量,PCB线距检测
  • 关键字:PCB线宽测量,,PCB线宽检测,PCB线距测量,PCB线距检测
详情介绍

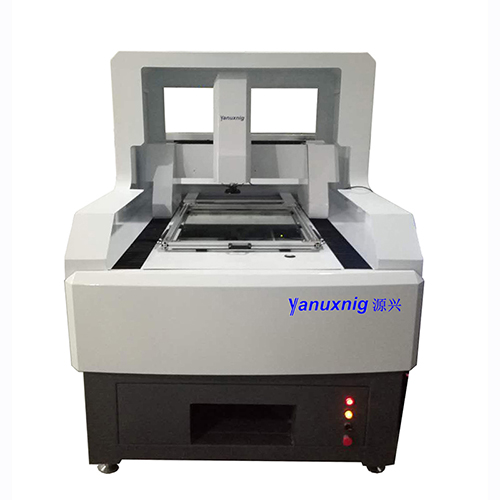

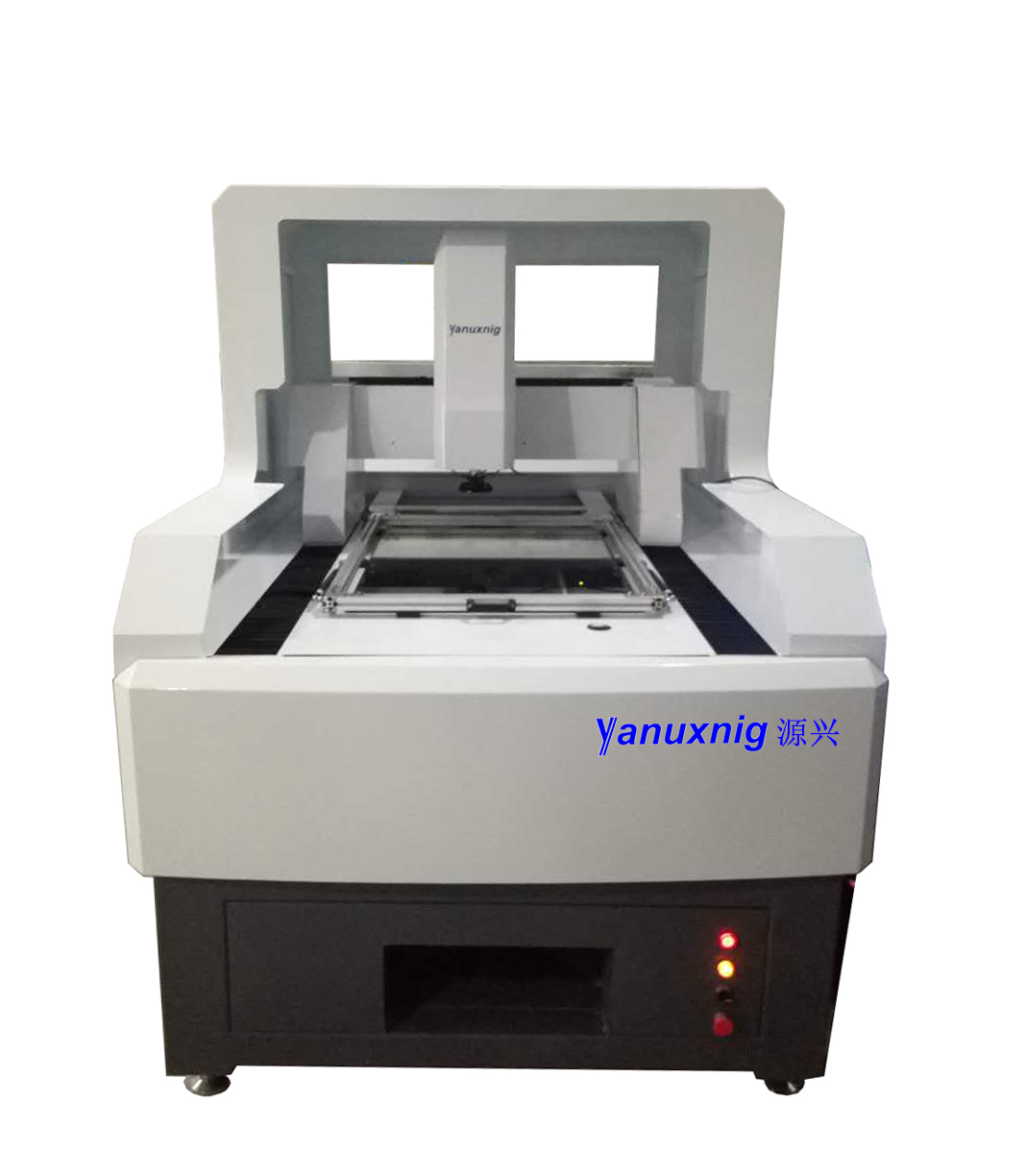

仪器图片

仪器用途

适用于大批量自动检测PCB内、外层蚀刻后线路的上幅及下幅宽度、线间距离、孔到边线距离,以及圆孔、盲孔、弧的直径等。

仪器特点

1.专业的YX-XKCNC测量软件,具有快速自动对焦、自动寻边、自动测量功能,还具备多重坐标系功能,工件可以随意摆放,测量数据可导入Word、Excel、AutoCAD。

2.采用半封闭式移动桥式结构机台采用花刚石结构,稳定性好,耐温、耐腐蚀。

3.光栅尺采用国际领先的Renishaw(英国雷尼绍)开放式金属光栅尺,精度高、稳定性好。

4.三轴采用进口精密级直线导轨及研磨滚珠丝杆传动系统,寿命长,稳定性好。

技术参数

仪器型号

YVM-8060XKCNC

测量行程(mm

800x600x200

外观尺寸(mm)

1400x2000x1500

仪器重量(kg)

3200

玻璃承重(kg)

50

测量精度

X,Y轴:(3+L/200)μm

重复精度

3μm

玻璃承重(kg)

50

放大倍率

光学放大倍率0.58-3X

光栅尺

英国Renishaw(英国雷尼绍)开放式金属光栅尺,分辨率1.0μm

镜头

进口连续变倍导航镜头

CCD

进口像素彩色相机(含导航CCD)

传动方式

进口精密级直线导轨及研磨滚珠丝杆

运动控制

日本松下电机

上光源

专用LED冷光源,亮度可调

下光源

平行光路LED冷光源,亮度可调

测量软件

源兴YR-XKCNC专用软件

操作方式

程序控制+摇杆

压板机构

手动气缸式专用压板机构

电脑

联想电脑

电源

220V/50Hz/10A
