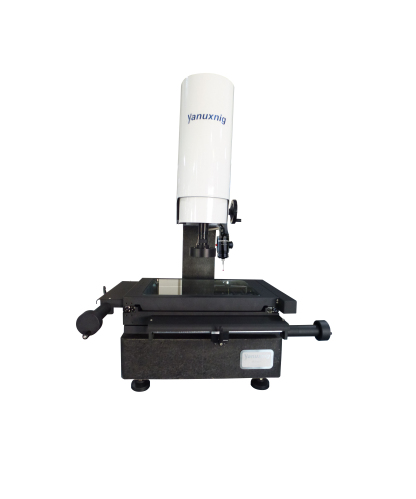

  • YVM-T 2.5D影像仪

  • YVM-T是一款带测头的手动影像测量仪,采用英国雷尼绍RENISHAW MCP10测头,结合强大的测量软件,可实现几微米级的Z向测高以及平面度测量。
  • 关键字:源兴光学,广东源兴,影像测量仪,全自动影像测量仪,光学影像测量仪,二次元影像测量仪,2.5D影像测量仪,三次元影像测量仪,光学数字投影仪,测量投影仪,金相显微镜
详情介绍

仪器特点

采用山东济南青“00”级花岗石底座及立柱,保证了极高的稳定性及刚性。

采用高精密V型导轨,保证仪器极高的机械精度和稳定性。

◆采用高牌号铸铁工作台,经过严格人工时效,保证导轨安装稳定性和韧性。

◆程控式3环8区LED环形表面冷光源设计,角度范围广,覆盖被测零件轮廓面更多,测试零件兼容性更强。LED轮廓光平行光路设计,提高透射光,保证测量精度。

◆1/3〃高分辨率彩色CCD 600TV线,确保高品质测量画面。

◆采用英国RENISHAW MCP10测头,测量精度高,具有极高的抗压强度和很高的机械耐磨性能。

◆高精度玻璃光栅尺,分辨率为1μm,读数稳定可靠,精度高。

应用领域

适用于机械、手机零部件、汽车零部件、塑胶、手机、电子、电器、模具以及精密五金等行业检测。



技术参数

仪器型号

YVM-2010T

YVM-3020T

YVM-3020T

YVM-3020T

测量行程(mm)

200x100x200

300x200x200

400x300x200

500x400x200

外形尺寸(mm)

500x550x950

700x650x950

980x750x950

1050x800x950

仪器重量(kg)

160

180

300

500

玻璃承重(kg)

25

测量精度

X,Y:(3+L/200)μm    Z:(5+L/200)μm

重复精度

3μm

光栅尺分辨率

0.001mm

CCD

1/3"高分辨率彩色摄像机

镜头

0.7~4.5X高清晰手动卡位变倍镜头

放大倍率

34~220X

工作距离

92mm

测头

英国RENISHAW MCP10测头

测量软件

YR-C3T

上光源

3环8区表面环形LED冷光源,亮度可调

下光源

平行光路设计,无极连续可调LED冷光源

导轨

高精密V型导轨

电源

220V(AC)  50Hz

备注:根据客户需求,可特殊定制。
