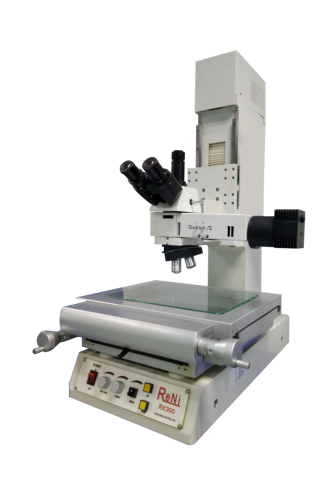

  • RX系列金相显微镜

  • RX系列金相显微镜是源兴光学,将光学显微镜技术、光电转换技术、计算机图像处理技术完美地结合在一起而开发研制成的高科技产品,可以在计算机上很方便地观察金相图像和几何尺寸测量,从而对金相图谱进行分析,评级等以及对图片、测量数据进行输出和打印。
  • 关键字:源兴光学,广东源兴,影像测量仪,全自动影像测量仪,光学影像测量仪,二次元影像测量仪,2.5D影像测量仪,三次元影像测量仪,光学数字投影仪,测量投影仪,金相显微镜
详情介绍

仪器特点

◆铸铁基座经过严格的时效处理,保证整体稳定性。

◆高牌号工作台,经过严格热处理时效,长期使用保证基准面不变形,导轨运行精度稳定。

◆采用优秀的无限远高倍率光学系统。

采用LED光源照明系统,保证高亮度,长寿面。

◆采用无间隙光杆传动工作台,保证测量精度。

超高的工作距离,采用步进电机升降,方便调节,自带DIC装置插槽。

特有粗、微调焦装置,微调最小每格0.002mm。

◆贴近用户的灵活性,仪器的部件升级无需专业人员,用户可自行操作完成。


应用领域

该仪器适用于LED、硅晶片、精密零件、导电粒子彩色滤光片、手机屏幕、FPD模组半导体晶片、FPC-PCB、IC封装光盘CD、图像传感器、CCD、CMOS、PDA光源、薄膜等金相观察及精确测量行业。



技术参数

仪器型号

RX-200

RX-300

X,Y,Z向测量行程(mm)

200x100x200

300x200x200

工作台面(mm)

400x300

450x350

外形尺寸(mm)

600x350x1040

700x450x1040

测量精度

X,Y轴:(3+L/200)μm     Z轴:(5+L/200)μm

重复精度

3μm

光栅尺分辨率

0.001mm

光学系统

无限远光学系统

CCD

高分辨率500万像素

镜头

标准金相显微镜镜头(带偏光片组,LED灯源)

物镜

5X,10X,20X,50X

目镜筒

铰链式三目镜筒、30°倾斜、瞳距:55~75mm

目镜

高亮点、大视场目镜

调焦组

粗、微调焦装置,微调最小每格0.002mm

数显装置

多功能数显表

测量软件

YR-J

上光源

LED灯

下光源

平行光路设计,无极连续可调LED冷光源

备注:根据客户需求,可特殊定制。
