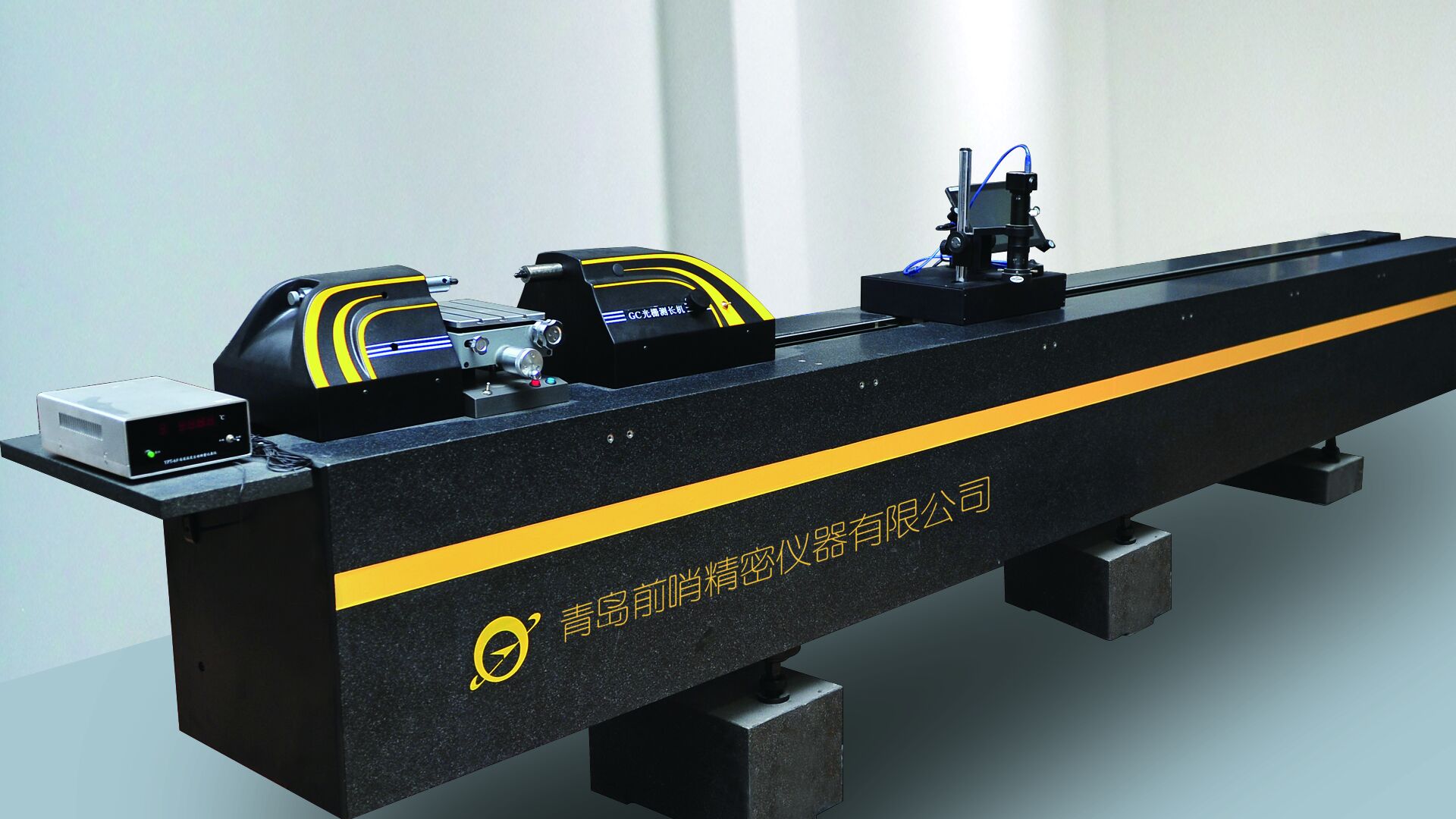

精密光栅测长仪GC系列是一种精密机械、光学系统和电气部分相结合起来的长度计量仪器。本仪器除可用于对零件外形尺寸进行直接测量和比较测量之外,还可以使用仪器所附有的专用设备进行各种特殊测量工作。公司主营产品:光栅测长仪、全自动影像测量仪、手动影像测量仪、金相显微镜、投影仪、气动量仪、花岗石量仪等。

光栅测长仪GC系列花岗石导轨优势:
随着我国在计量领域进步和发展,花岗岩以其高精度、耐磨性、变形小、硬度高、线膨胀系数小等特性,逐渐在计量领域基础测量平台方面占据较高的地位。
目前世界80%以上的三坐标测量机平台、大小尺寸的精密导轨均采用花岗岩结构,随着认知度的提高,其逐渐被广泛应用于基础测量、光学测量等领域。
花岗岩是地壳中的深层岩,属于硬岩材,由辉长岩、石英及少量云母组成,构造致密,呈整体的均粒状结构。经过亿万年自然时效,形态极为稳定,不用担心因常规的温差而发生变形。花岗岩平板是经严格物理试验和选择的花岗岩料,结晶细密,质地坚硬,具有精度高、不生锈、耐酸碱、不磁化、不变型、耐磨性好等优点,能在重负荷及一般温度下保持稳定。对精密仪器仪表、精密工具、机械制件的检验,都是理想的基准面。
花岗岩导轨特别是用于高精度的测量方面。在使用中即使遭重物磕碰,至多掉几粒岩碴而已,绝不会影响平台的平面度和粗糙度。且平板不磁化,测量时能平滑移动,无滞涩感,不受潮湿影响,平面稳定好。
在精密测量方面花岗岩导轨与铸铁导轨比较优势明显:
1、可获得较高的平面度和粗糙度;
2、不生锈,易保养;
3、不磁化;
4、耐磨,不怕磕碰;
5、重载变形小;
6、线膨胀系数小,受温度影响变形小。花岗石线膨胀系数4.61,钢线膨胀系数11.5。
7、天然材料,无需时效,内部无应力,环保,无辐射;

8、硬度高;


光栅测长仪GC系列的主要技术参数
型号 GC2 GC3 GC5 GC6 GC8 GC10 GC12
测量范围 (m) 2 3 5 6 8 10 12
示值误差 ±(0.4+L/500)μm(L=length in mm)
分辨率 0.001mm/0.0001mm
测量系统 光栅测量系统
显示单元 ENC7480高速计数卡-液晶显示
数据输出 RS232
◆高精度光栅测长机分为A/B型,A型不包含影像装置,B型包含影像装置。
◆本产品需要压缩气源,要求空压机的排气量≥0.5立方米/分。要求与其匹配冷干,残油≤0.01ppm,精度0.01μm。

光栅测长仪GC系列的安装调试条件
1、温度:20°C±0.5°C
2、温度变化量每小时小于0.5度,每米小于0.5度。
3、相对湿度:40-70%。
4、抗震和高清洁度环境。
5、仪器所需电源供应:220V±10% 50/60Hz±5%,具有接地保护。
6、干燥、洁净气源。

源兴18年艰苦岁月的磨砺,市场大潮的洗礼,使源兴人形成了坚毅自强的品格,那就是坚持不懈的追求。他们追求源兴更加美好的远景,追求源兴更加辉煌的明天,追求一个更加繁荣、和谐的源兴!通过优质的产品和服务满足广大客户的需求。


光栅测长仪GC系列的功能:
GC系列A型光栅测长机是用于校准和测量各种大尺寸精密量具和精密零件的高精度专用仪器。可对工件内外尺寸进行直接测量,可实现卷尺类线纹零件的测量。
仪器底座采用花岗石制造;仪器导轨采用本公司专有技术——气吸附滑块系统;测量系统采用德国海德汉光栅,光栅分辨率最高0.1μm;仪器载物的工作台由电机驱动升降,工作台可实现五个自由度运动。

仪器计算机采集数据,并实现分析,提供报告,采数直观,操作方便。


其主要功能:
1、4等、5等量块直接测量和比较测量。
2、外径千分尺校对量棒直接测量。
3、光面环规塞规测量。

4、卷尺刻画精度的测量。


光栅测长仪GC系列的特点:
1、花岗石基体稳定性好。
2、带负压气浮导轨系统无摩擦、精度高。
3、双导轨、矩形梁机构稳定性好、强度高。
4、德国海德汉光栅尺膨胀系数恒定。
5、独特的驱动与触测连接机构方便、可靠无干扰力矩。
6、头座、尾座、万能工作台采用气动锁紧机构无附加力距锁紧可靠。
7、0-2N连续可调测力机构测力连续可调、调整方便。
8、独特换向、无摩擦触测机构测力换向方便、触测重复性高。
9、采用实时温度修正系统提高测量精度。
10、外罩时尚的专业设计美观、大方。
