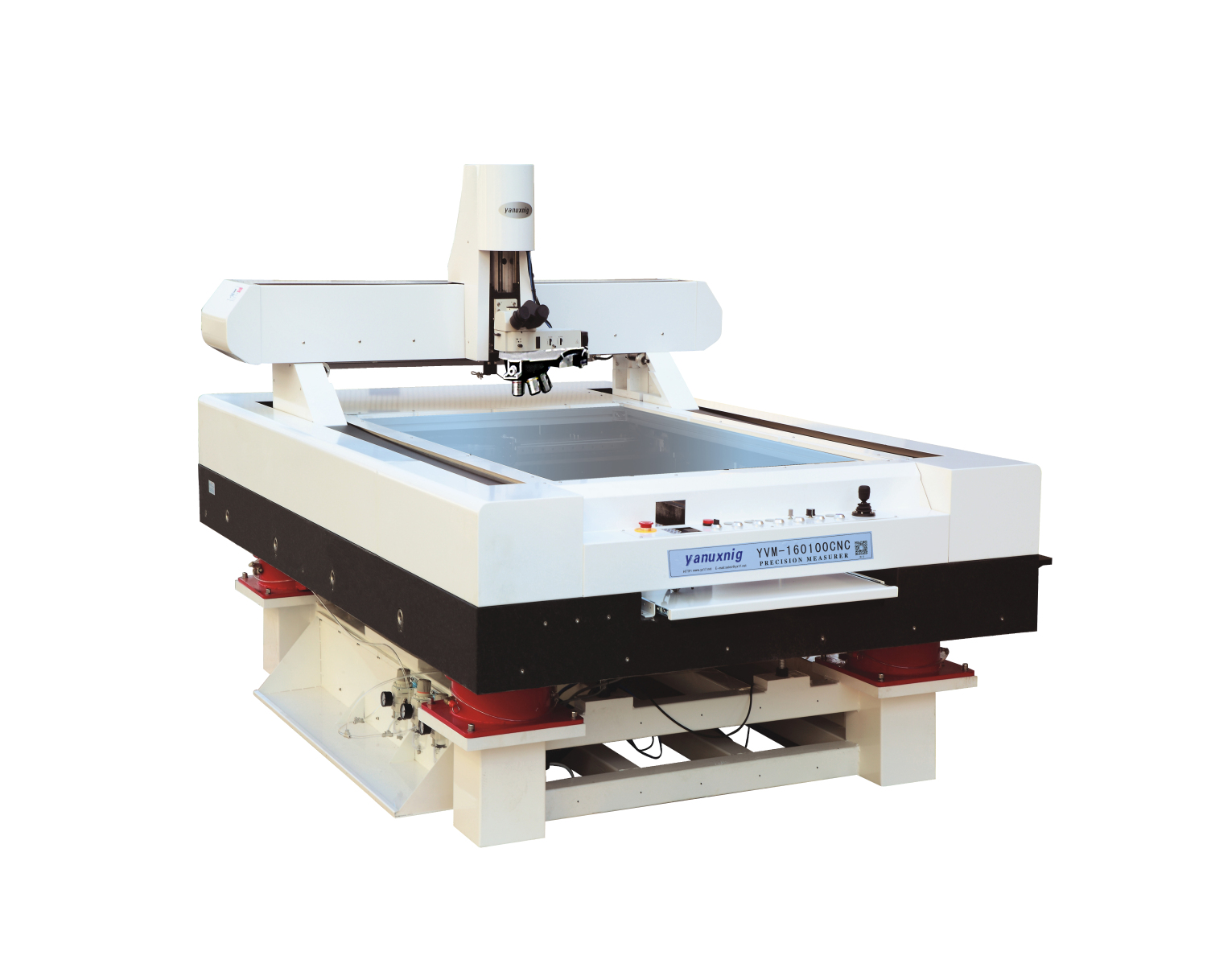

详情介绍
仪器用途
该设备主要用于COF.PCB在面板上的Bonding 效果,压接偏移检查与压痕检查,视场距离测量及系统数据上传CIM系统。
仪器特点
X,Y轴手动,Z轴具有电动及自动聚焦功能。
该测量软件高度集成, 能提高检测效率及精度。
局部部件功能
标准控制系统布线图 被动式减震系统 工作台快速移动与减震系统的调压与控制系统

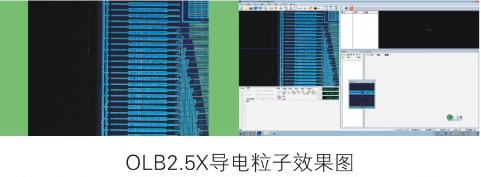

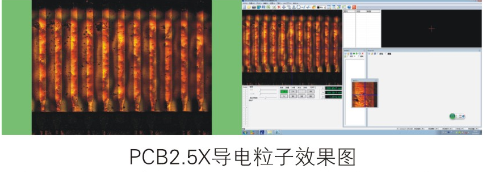

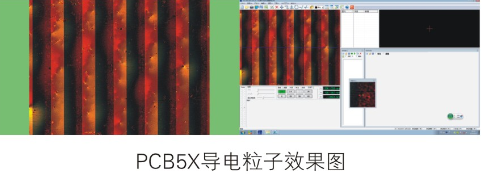

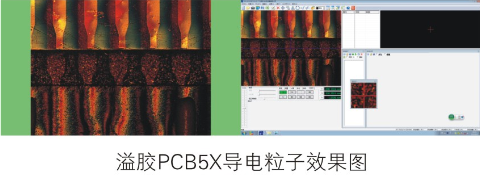

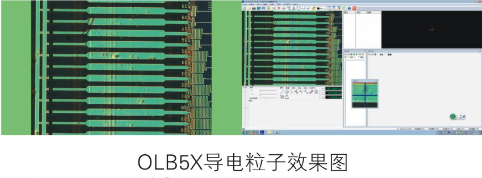

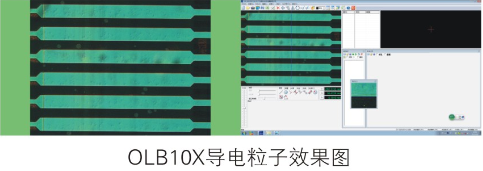

金相显微镜导电粒子效果图
技术参数
仪器型号
|
YVM-10080JXCNC
|
YVM-140120JXCNC
|
YVM-160100JXCNC
|
工作台尺寸(mm)
|
1200*1000
|
1500*1300
|
1780*1240
|
玻璃台尺寸(mm)
|
1070*870
|
1470*1270
|
1670*1070
|
运动行程(mm)
|
1000*800*100
|
1400*1200*100
|
1600*1000*100
|
相机
|
进口高分辨率CCD
|
显微镜镜头
|
进口金相显微镜
|
物镜
|
2X*5X*10X*20X*50X
|
2X*5X*10X*20X*100X
|
显示分辨率(mm)
|
0.0001
|
软件
|
源兴光学专用测量软件
|
示值误差(视场内)mm
|
X.YI小于等于0.001 Z小于等于0.01
|
程控光源系统
|
上、下卤素灯
|
外形尺寸(mm)
长X宽X高
|
2200*1350*1800
|
2600*1950*2000
|
2750*1750*2000
|
仪器重量(KG)
|
4000
|
4500
|
5000
|
玻璃台承重
|
20KG
|
仪器电源
|
220V(AC) 50HZ ,125W
|
|
