点击图片放大

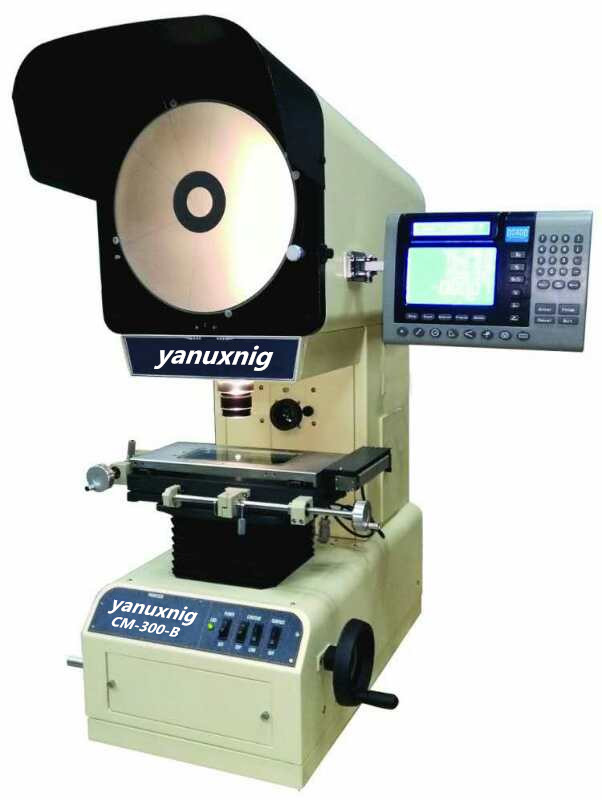

  • CM-300-B数字投影仪(反像)

  • CM300光学数字投影仪,采用品质优良的光学系统,使物镜成像清晰,放大倍率准确。非球面聚光镜照明,让光学数字投影仪视场明亮均匀,减少测量误差,保证测量精度。CM300光学数字投影仪能高效地检测各种形状复杂工件的轮廓和表面形状,该仪器广泛地应用于机械制造业、仪器仪表和钟表行业有关的计量室和车间。
  • 关键字:源兴光学,广东源兴,影像测量仪,全自动影像测量仪,光学影像测量仪,二次元影像测量仪,2.5D影像测量仪,三次元影像测量仪,光学数字投影仪,测量投影仪,金相显微镜
详情介绍


仪器特点

◆测量投影仪是一种光、机、电、电脑一体化的精密高效光学计量仪器。

◆测量投影仪光学系统品质优良,物镜成像清晰,放大倍率准确。

◆非球面聚光镜照明,让投影仪视场明亮均匀,减少测量误差,精度更有保证。

◆采用进口长寿命卤钨灯,满足长时间使用的要求。轴流风机双向散热,提供超强扇热能力。

在透射光照下,轮廓测量误差小于0.08%;坐标测量示值误差可达(4+L/25μm,L为被测长度(单位:mm)。

◆高牌号工作台,经过严格热处理时效,长期使用保证基准面不变形,导轨运行精度稳定。

◆DS600多功能数显表,可中英文转换,可做多点采样,座标旋转,点、线、距离、角度测量。

◆仪器可配备专用微型打印机和脚踏开关,数据输出的采样十分方便。

应用领域

适用于以二坐标测量为目的一切应用领域。本仪器能高效地检测各种形状复杂工件的轮廓和表面形状.例如:样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等,该仪器广泛地应用于机械制造业,仪器仪表和钟表行业有关厂矿的计量室和车间。



技术参数

仪器型号

CM-300-B

CM-300-E

工作台

X,Y轴测量行程(mm)

150x50

200x100

Z轴调焦行程(mm)

90

90

金属台面尺寸(mm)

340x152

390x206

外形尺寸(mm)

380x694x1058

430x754x1058

仪器重量(kg)

135

160

玻璃台承重(kg)

5

测量精度

(4+L/25)μm

光栅尺分辨率

0.001mm

投影屏

投影屏尺寸

Φ300

投影屏旋转范围

0360°

旋转角度数显解析度

1

旋转角度准确度

6

物镜

物镜放大倍数

10X(标配)

20X(选购)

50X(选购)

100X(选购)

物方线视场(mm)

Φ30

Φ15

Φ6

Φ3

物方工作距离(mm)

75

69

44

26

照明系统

透射照明:12V  100W卤钨灯

反射照明:24V  150W卤钨灯

数据处理系统

DS600多功能数显表,可中英文装换,可做多点采样

坐标旋转,点、线、距离、角度测量

冷却方式

强制风冷(2个轴流风扇)

电源

110/220V(AC),50/60HZ

 备注:根据客户需求,可特殊定制。
