1、什么是特性阻抗
特性阻抗是传输线理论里面的一个概念，由传输线的材料和几何结构所确定。特性阻抗指的是信号沿传输线传播时信号路径与返回路径之间的电压与等效电流之间的比值。与直流电阻有所不同，特性阻抗反映的是传输线信号路径与返回路径之间电场建立过程的阻碍作用，因此只有传播高频信号的传输线讨论特性阻抗才有意义。
2、什么情况下需要测量特性阻抗
一般认为，导线的长度大于传输信号波长的1/7时可视为传输线，需要考虑特性阻抗的影响。如果想要传播的信号频率是1GHz，相对介电常数是2.25，对应的波长则是20cm，如果导线的长度大于2.86cm，就要按照传输线的理论来分析，需要测量特性阻抗。
特性阻抗不是越大越小，也不是越小越好，而是越匹配越好，即接收端的特性阻抗应当与发送端的特性阻抗越接近越好，这样信号的反射才越小小，二者相差越大信号反射越大，接收端收到的信号失真越大，就可能出现误码，比如LVDS的显示屏线，如果阻抗不匹配，就很容易在屏幕上出现雪花点。
源兴光学阻抗测试仪适用于对电子产品中的制造单位在常态下及环境试验条件下，对各型电路板或功能模块（多个电路板组成的具有一定功能的电气单元）的输出插头座中的任意引脚之间及任意引脚与壳体之间的静态、动态阻抗参数进行快速检验、测试、分析的场合使用。
二、工作原理

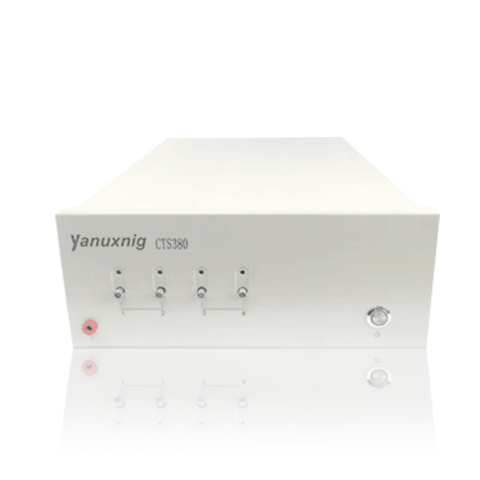

东莞源兴光学阻抗测试仪（特指TDR阻抗测试仪，而非LCR表类仪器）是基于TDR时域反射技术实现的特性阻抗专用测试仪器。阻抗测试仪是根据发射信号在被测件处的反射情况来计算被测件参数的，与雷达类似。具体描述为：皮秒脉冲发生器产生极快上升沿的高速阶跃信号，并通过高频电缆、探针传播到被测件上。该信号在沿被测件传播的过程中，当遇到开路、短路及阻抗不连续点时，会在阻抗变化处产生不同程度的反射。反射信号会逆向往回传播，通过宽带微波样器对该反射信号进行采样，可以获得反射电压的信息。对反射信息进行处理及分析后可以得到反射点的特性阻抗值和位置信息，并以可视化的波形显示出来。反射点位置精度可达毫米级别。
三、测试功能
1.阻抗测试
测试仪可快速测出各型电路板或功能模块的输出插头座中的任意引脚之间及任意引脚与壳体之间的阻抗值。
2.短路测试
测试仪可快速测出各型电路板或功能模块的输出插头座中的任意引脚之间及任意引脚与壳体之间是否存在短路（静态阻抗小于10Ω）。
3.激励源选择
测试仪具有交、直流信号激励源选择功能，根据测试需要选择采用交流或直流信号作为测试激励源。
4.屏蔽点功能
测试仪可屏蔽各型电路板或功能模块中任意不需测量的引脚,对已屏蔽的引脚不加电,提高测试的安全性。
5.单点循迹功能
采用单点测试笔接触电路板或功能模块中的任一焊点，即可快速测量单点测试笔与被测件插头座中任一引脚之间的阻抗，快速判断器件或电路的状态；也可连接两只单点测试笔，测量任意两支笔接触的器件引脚或焊点之间的阻抗值。
6.单点（语音提示）测试功能
在进行单点测试时可选择给出声音提示，减轻操作者的工作强度，提高了测试效率。
7.查分线测试功能
在导通测试模式下，测试仪具有查线、分线、短路功能。
8.测试标准建立
采用自学习方式，对已确认完好的各型电路板或功能模块进行测试,将测试数据结果保存即可建立测试数据标准。
9.自检功能
测试仪可快速对开关通路是否正常进行自检；对各项测试功能及精度进行自检，并形成自检报告。
10.参数设置功能
测试仪具有参数设置功能如：测试点数（芯数）、电阻门限标准、激励源参数等。
11.保护报警
测试仪具有自检测试异常或测试结果异常的保护报警功能，并给出声、光报警信号，形成出错信息表。
12.计量校准
当测试仪出现测量误差或需要定期计量、校验时，可进行校准。
13.辅助功能
帮助：在测试画面的标题栏中设置“帮助”信息栏，显示帮助信息易于学习掌握。
显示：以表格及图形（曲线）方式直观、详细的显示测试数据。
保存：测试数据可根据需要保存、导出到指定目录，也可输出打印。
查询：可按索引条目查询测试结果。
14.数据通信
测试仪设置有网络端口，可以连接外部计算机，实现局域网的数据交互。
