线宽测量仪性价比怎么样?
  1. [日期:2019-08-12 查看次数:1887]

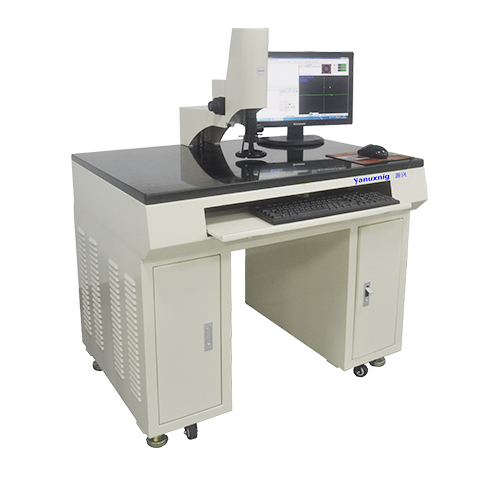

源兴桌上线宽测量仪适用于检测PCB内、外层蚀刻后线路的上幅及下幅宽度、线间距离、孔到边线距离,以及圆孔、盲孔、弧的直径等。


一、AOI图像采集与分析


自动光学检测系统的关键部件之一是图像采集系统。通过捕捉印刷电路板、PCBzu件的图像,然后由AOI系统内的处理软件进行分析。图像捕获系统有许多变体,这些变体取决于准确的应用程序和AOI系统的复杂性和成本。


成像系统可以由一个或多个摄像机zu成,以提供更好的成像和3D功能的可能性。摄像头也应该能够在软件控制下移动。这将使他们能够移动到一个给定的PCBzu装的zui佳位置。


除此之外,相机的类型对性能也有影响。速度与精度之间的平衡是必须达到的,并将影响所使用的照相机类型:


1、流式视频:用于自动光学检测(AOI)的一种类型的摄像机,采用流式视频从中获取完整的帧。然后,通过捕获的帧使生成在可以执行信号处理的静止图像。这种方法不如其他静止图像系统那样精确,但具有非常高的速度的优点。


2、静止图像相机系统:通常放置在相对靠近目标PCB的位置,因此需要良好的照明系统,还需要能够在软件控制下移动相机。


3、在分析电路板图像时,AOI系统会自动寻找各种特定特征:如元件放置、元件尺寸、电路板基准、标签图案(例如条形码)、背景颜色和反射率等。作为其任务的重要元素AOI系统还检查焊接接头,以确保它们接头是否符合要求。


4、在分析电路板时,AOI系统必须考虑好电路板之间的许多差异。每个批次之间不仅尺寸变化很大,而且颜色和反射率也不同。通常在丝网印刷中也存在差异,其中油墨厚度和颜色字体可能会有细微的变化。





二、工业相机


在机器视觉系统中工业相机必不可少,它就像人眼一样,用来捕获图像。相机按其感光器的不同,可分为:CCD相机、CMOS相机。


CCD相机的成本较高,但成像品质、成像通透性、色彩的丰富性等较CMOS相机出色很多。CCD相机按其使用的CCD感光元件可分为线阵式和面阵式两大类。


线阵相机,是呈“线”状的,对图像的信息只能以行为单位进行处理,分辨率高,速度快,主要应用于工业、医疗、科研等领域中,相配套的机器视觉系统上。面阵式相机则一次可以获得整幅图像的信息,价格相对便宜。


三、图像采集单元


图像采集单元中zui重要的元件是图像采集卡,它是图像采集单元与图像处理单元的接口,用来将采集到的图像进行数字化,并输入、存储到计算机中。


图像处理单元包含大量图像处理算法。在取得图像后,用这些算法对数字图像进行处理,分析计算,并输出结果。


四、执行机构与人机界面


在完成图像采集和处理工作之后,需要将图像处理的结果输出,并做出与结果相匹配的动作,如剔废、报警等,并通过人机界面显示生产信息。


五、自动光学检测系统(AOI)编程


为了能够使用自动光学检测(AOI)检查PCBzu件,必须在系统中存储接收电路板板的详细信息。如果AOI系统能够正确检测通过的PCBzu件上的任何缺陷,则必须正确执行该编程活动。


有几种方法可用于AOI系统编程:


1、使用标准版:一种方法是提供一种已知的好板作为目标,供自动化光学检测系统(AOI)使用。通过系统传递的,以便它可以学习相关的属性。它将着眼于zu件,每个接头的焊接轮廓,以及许多其他方面。向系统提供足够的相关数据,这种方法通常需要数块标准版作为参考。


2、基于算法的编程:将PCB数据提供给系统,然后为电路板板生成自己的配置文件。该方案还需要真正的电路板,但通常需要的电路板较少。


两个系统都有优点和缺点。它是设置时间、维护、精度和特定自动光学检测系统(AOI)要求之间的平衡。通常,要求在很大程度上取决于使用的机器。


至关重要的是,任何印刷电路板制造区域都能够检查线路末端的电路板质量。只有这样,他们才能监控质量,并在检测到问题时纠正过程,以便其他电路板不会受到同样问题的影响。通过这种方式,自动光学检查和必要的X射线检查是制造业的两个必不可少的工具。
