二次元影像测量仪放大倍率知识
  1. [ 日期:2019-06-12 查看次数:99 ]

      二次元影像测量仪的放大倍率包括光学放大倍率和数字放大倍率两个方面的放大,基于几何成像原理的放大称为光学放大倍率,电子电路处理后显示放大称为数字放大倍率。

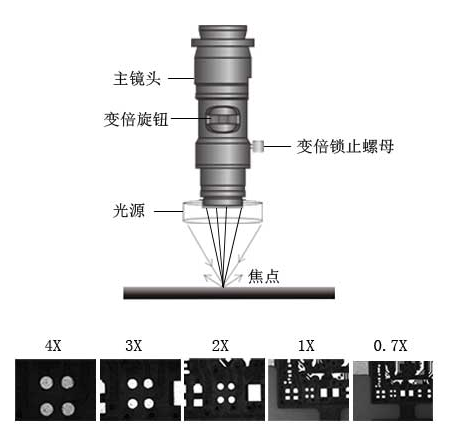

(光学变倍镜头)



      光学放大倍率为物体通过镜头成像到摄像机的感光单元上面的放大倍率。这部分是纯粹的光学成像,遵守几何光学原理。光学放大倍率部分决定了影像的放大倍率,也部分决定了摄像机能够看到的视野范围。

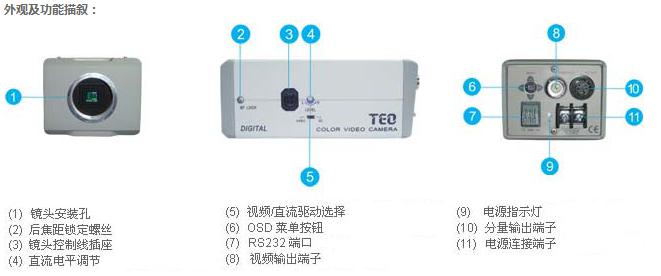

(工业专用摄像机)


      数字放大倍率为由摄像机感光单元通过处理电路,把图像显示到显示器上的这一过程中产生的放大效应称为数字放大倍率。表中为摄像机到显示器的放大倍率,常用摄像机感光芯片尺寸有1/3〞、1/2〞、2/3〞、1〞等四种规格,常用显示器尺寸有9〞、12〞、13〞、17〞、27〞等五种规格,从表中可查到从摄像机到显示器的放大倍率。

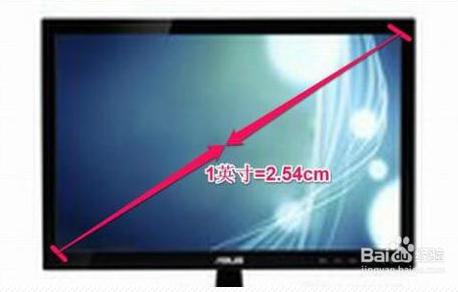

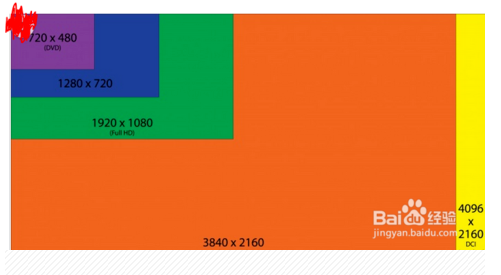

(显示器大小分辨率)

        测量物件实际大小与显示器的影像大小实际比率为影像放大倍率,二次元影像测量仪测量系统是将待测物件透过镜头光学放大,在影像经过数字信号传送显示器时其过程也作放大,由物件尺寸大小到影像尺寸大小的放大倍率称为影像放大倍率。二次元影像测量仪的放大倍率计算公式如下:影像放大倍率=光学放大倍率×数字放大倍率。二次元影像测量仪的放大倍率包括光学放大倍率和数字放大倍率两个方面的放大,基于几何成像原理的放大称为光学放大倍率,电子电路处理后显示放大称为数字放大倍率。
