利用高电压撞击靶材产生X射线穿透来检测电子元器件、半导体封装产品内部结构构造品质、以及SMT各类型焊点焊接质量等。

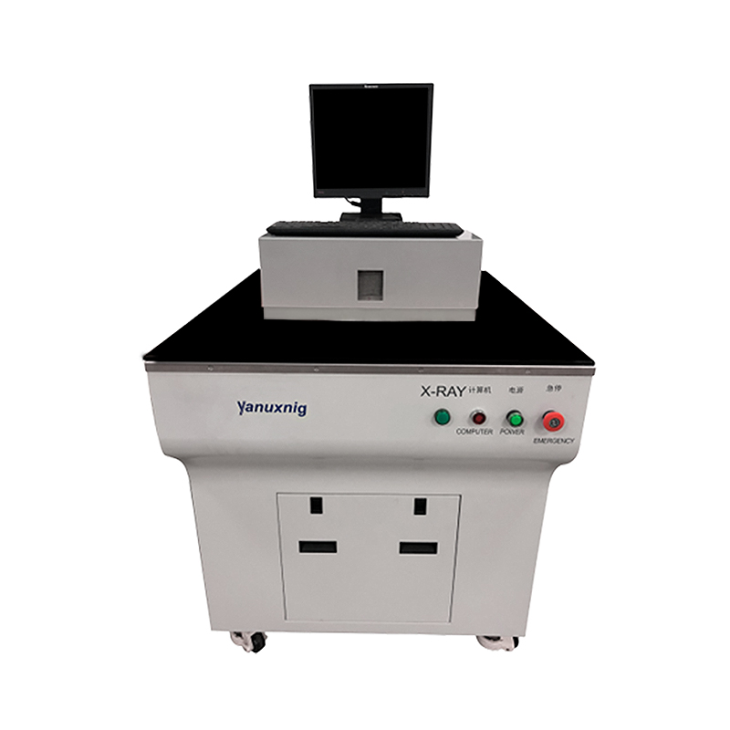

型号：YX-12XG
1.适合范围：
源兴检查机用于PCB压合和钻孔工序检查内层孔位对位精度观测及测量。可以对图像进行各种测量：圆心位置，点与点距离，圆形面积等，并可根据设定参数进行判定。
平台化设计,检测系统可无限升级。
数字化CMOS传感器,可获得高清晰的实际图像。
最小检测能力<1μm
开放式X射线管:160KV,靶功率最大10W。
AIM专利技术,可确保被检测区域保持于图像中心。
探测头倾斜角度:145度。
自动BGA及气泡检测与量测及检测过程可录像。
CNC功能,可编程完成全自动检测并储存结果。
2.特点：
（1）可视导航定位，实时观测。
（2)密封式微聚焦X射线管和高质量成像系统，确保快速测量时无拖影。
（3）密封式微聚焦X射线管、半封闭铅防护结构、双层铅橡皮防护帘三层防护技术确保使用人员安全。
（4）软件采用独有知识产权的多种图像处理和测量技术。
3.设备主要特点
（1）采用X光透射成像原理，对PCB多层定位孔进行参数测量和观察。
（2）该仪器采用CAN网络计算机控制系统，通讯稳定，操作简单。
（3）配导航高清摄像头，对指定位置进行观察，实现观察的可视化动态显示。
（4）选择密封式微焦X射线管击穿PCB获得多种图像，软体进行图像处理和参数测量。
（5）可以对图像在静态和动态情况下，进行各种条件测量，圆心位置，点与点距离，圆形面积等等，并可进行四图合并。
（6）测量结果可根据设定参数进行判定。
（7）该机具有高可靠性X射线防护措施及控制系统，提供安全可靠操作环境，X射线剂量当量不超过2mSv/年（不超过0.5μSv/h）的国家标准GB18871-2002《电离辐射防护与辐射源安全基本标准》要求。
（8）该机加装两个风扇对X光管进行冷却，防止X光管过热，大大提高X光管的使用寿命。
（9）该机设置了X光开启一定时间后，采用温度智能控制模式动态控制X光运行，降低了辐射对人体造成的危害。
（10）该机对X光管的电流和电压限制在有效清晰的范围内，防止X光管长时间大电流和大电压工作时，导致过热损坏。
（11）产品检测项目能满足IPC-A-600G《电路板品质允收规格》标准。
