PCB行业为何做离子污染度测试?
  1. [日期:2019-04-26 查看次数:6038]
为何做离子污染度测试?

随着电子行业的迅速发展,电子产品的集成度越来越高,电路板上的元器件密度越来越高,电路板的布线也很密集,线与线的间距也越来越小。以前的电路板表面清洁度已无法满足现有产品的要求。而对清洁度的要求也就相应提高了。对总离子污染的要求、分离子污染的要求,如Na、Cl、Br、SO4、等等离子就有了相应的残留浓度值的要求(单位:ug/in2或ug/cm2)。板面的离子残留究竟会造成什么后果呢?

PCB线路板的密度大,pad与pad的间距小,离子残留在表面会造成离子迁移的可能性很大。也就是导通两间距的pad或线。若PCB线路板表面有酸性离子(如:SO4、NO3等)残留时还会对线路板有腐蚀的情形,如造成开路、短线等现象。产品的寿命也大大降低。

离子污染度: 定量检测PCB表面残余离子的种类和浓度。可定量地了解PCB上所吸附的离子种类和对应的含量,目前可测试14种无机离子的浓度。

依据标准GB/T 4677方法22a:

通过萃取液清洗试样表面并测量收集液的电阻率,计算出表示印制板污染程度的单位面积上的Nacl含量。(仪器:离子清洁度测试仪)

测试流程:配制清洗液清洗样品测试电导率换算Nacl当量

PCB耐热油性,GJB 362A-96、QJ832A-98、QJ201、QJ519

试验方法:QJ:120~140下处理6h除湿,260±5的热油中10+1-0s,目检后作切片或测互连电阻变化率

测试流程:把样品放入试验箱温湿度处理浸热油目检切片检查

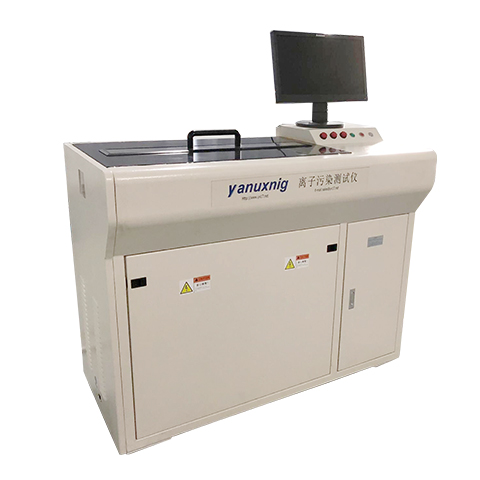

离子污染测试仪

PCB行业相继多地出现离子污染测试离子浓度,而且测试方式更多。更是出现了很多清洗残留离子的清洗剂。随着电子行业的迅速发展,电子产品的集成度越来越高,电路板上的元器件密度越来越高,电路板的布线也很密集,线与线的间距也越来越小。问题在于因而出现,以前的电路板表面清洁度已很难满足现有产品的要求。


PCB线路板离子污染的危害

PCB线路板上的电子元器件密度大,离子残留在表面会造成离子迁移的可能性很大,造成开路、短线等现象。如果线路板表面有酸性离子残留时还会对线路板有腐蚀,造成产品的寿命也大大降低。

解决方法:

目前解决方法主要是通过洗板水来清洗解决的,其具备以下优势:

1.去污能力强

2.无残留(在清除脏污后,清洗不会留在产品上造成二次污染)

3.表面张力小。良好的表面张力使得它渗透能力强,PCB板上的贯孔很容易渗透清洗。

目前有部分使用DI水洗,但由于本身的表面张力太大,PCB板上有些贯孔水就无法渗透进去。水本身的清洁力度也不够,不足以将PCB板面残留的如油渍等水无法溶解的污渍去掉。故而清洗效果有限。

目前比较常用的离子污染测试设备推荐正业科技的离子污染测试仪LZ22,适用于清洗、涂敷等工序前后的PCB光板进行离子污染程度测试,可对清洗工序前后的PCB做离子污 染程度测试。



其主要特点如下:

1、精准:采用在线高精电导仪、全封闭式循环系统、阴阳离子混合交换树脂,以及实时处理算法和温度补偿技术

2、高效:采用加热萃取和高速循环冲洗技术

3、特色:独有的动/静态测试模式于一体

4、定制:可根据要求进行容量定制

未来,市场对PCB板的离子污染要求会越来越严格,相信更多的企业会在离子污染上投入更大的研发力度,离子污染检测设备,清洗设备会越来越先进。
