影像测量仪验收时几个不容忽视的重要参数
  1. [日期:2018-12-21 查看次数:6401]
说到影像测量仪,大家都较为熟悉,因为它是加工行业测量仪器紧密仪器之一。当你需要对一个尺寸较小,且表面复杂的工件进行测量时,影像测量仪就是个不错之选,但是你可知道在验收设备与检验设备时要重点记录的参数吗?

下面来给大家普及一下。

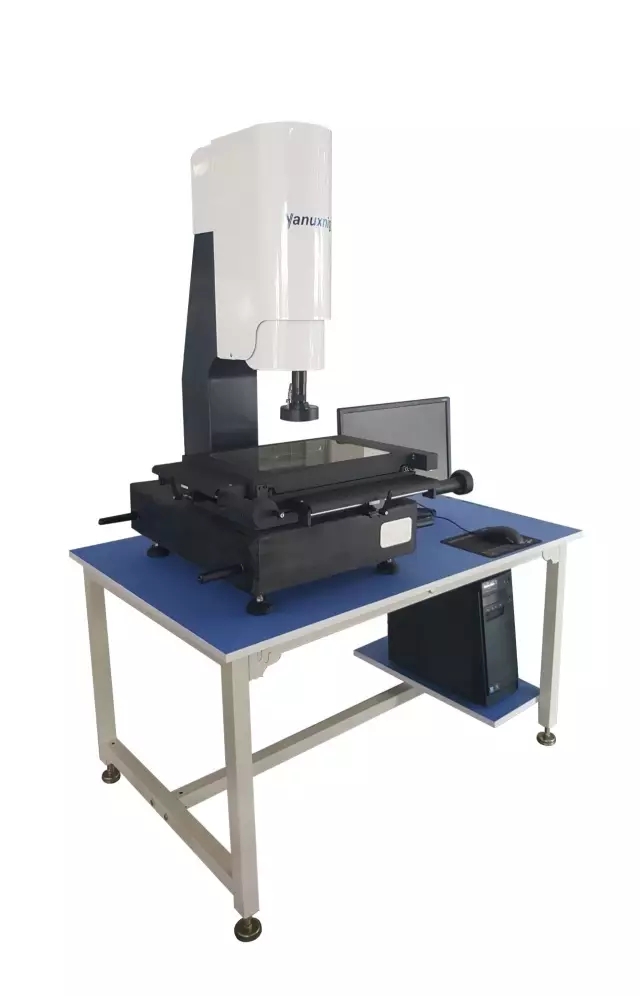

这是我们公司生产的一台影像测量仪

影像测量仪

光学影像测量仪校准规范在2011年11月14日颁布,于2012年2月14日实施的国家计量技术规范。

该规范适用于平面直角坐标系的影像测量仪。引用了几何量测量设备校准中的不确定度评定指南和影像测量仪的验收监测和复检监测。



其中涉及到较为重要的参数需要进行熟知。

1. 影像测量仪在平面上的尺寸测量误差(Exy):  该测量误差代表在影像测量平面上任意方向摆放产品或样件,测量二维尺寸的示值误差。



2. 影像测量仪在Z轴上的尺寸测量误差( Ez): 该测量误差代表在垂直于影像测量平面方向,单轴方向测量的示值误差。



3. 影像测量仪的测量头的尺寸测量误差(Ev) :在平台不做移动,在影像视场范围内测量平面任意尺寸的示值误差。



4. 影像测量仪测量各截面测量结果的一致性(Ec) :影像测量仪在光轴的不同截面上测量时,各截面坐标原点投影与XY平面的一致性,可以理解为影像测量仪沿Z方向上下移动时,Z轴与XY水平面之间的垂直程度,也可以反映测量头在不同高度用影像测量特性的一致性。



5. 影像测量仪二维探测误差(P2D) :用影像测量仪测量标准圆的半径变化幅度。



6. 影像测量仪测头的探测误差(PV) :用影像测量仪在视场范围内测量标准圆的半径变化幅度。



7.影像测量仪的变倍探测误差(Pz) :用影像测量仪在不同倍率下测量标准圆心坐标的示值变化幅度。



近年来,光学影像测量仪广泛应用于制造领域与人民生活密切相关,行业亦呈现快速扩张态势,我国发光学影像测量仪行业市场也在不断的并购整合提速,产品生产数量大,增加幅度明显;部分中、低档产品已经产能过剩状况,而高档产品品种少、缺门多、且与国外产品的性能存在明显的差距。



广东源兴影像测量仪,始创于1998年,光学测量仪器第一代领军企业,测量精度突破一个μ行业局限,领航光学测量领域,经过近二十年塑造精准、高效、智能、性价比的光学品牌——源兴。
