金相显微镜的日常维护知识
  1. [ 日期:2018-12-20 查看次数:124 ]

人们经常接触的是一般普通金相显微镜,它主要用于测量金属表机金相组织的测试,用途比较广泛,对企业,冶金等部门起着实验,研究不可缺少的重要作用。生产金相显微镜厂家比较多,型号,规格又不统一,所以对金相显微镜检测至今尚无国家、地方、部门检定规程,因此,我们依据国家标准对其进行检测。

折叠物镜转换器定位误差
检具:

(1)10倍十字目镜。

(2)分划值为0.01mm的分划尺,其任意两划线间的极限偏差为±0.005mm。

检测方法:在被检金相显微镜的转换器上装40倍物镜,目镜筒内放10倍十字目镜,对置于载物台上的0.01mm分划尺调焦清晰,使分划尺上某一分划与目镜中十字划中心重合,然后转动物镜转换器向左,右多次定位(不少于3 次),观察0.01mm分划尺像的偏移,以最大偏移值作为检测值。

技术要求:不大于0.02 mm。

折叠换物镜偏差
检具:

(1)10倍十字分划目镜。

(2)二字分划板。

检测方法:用10倍十字分划目镜和各放大率物镜在被检显微镜上进行检测,以偏的最大值作为检测值。

技术要求:由10倍物镜转换至其它放大率物镜时均不越出视场。

折叠载物台旋转中心偏移
检具:

(1)10倍十字分划目镜。

(2)二字分划板。

检测方法:在被检金相显微镜上用10倍十字分划目镜和10倍物镜对置于载物台上的十字分划板调焦清晰,在转动载物台的同时移动十字分划板,使十字线中心的像趋向于最小的圆,以最小圆的直径作为检测值。

技术要求:显微镜第一次像的中心,最大偏移不大于0.2mm。

折叠目镜偏差
检具:十字分划板。

检测方法:在金相显微镜上用10倍物镜和被检十字分划目镜对置于载物台上的十字分划板调焦清晰,并使十字分划板中心的像与十字分划板目镜重合,然后旋转十字分划目镜,以两十字线中心的最大偏移作为检测值。

技术要求:十字分划目镜的十字线中心应与目镜升圆轴线重合,其偏差为0.01mm。

显像部分出现的问题比较严重。

1、光学系统

(1)视场模糊或视场一样不清晰。

(2)像发闪烁,反差不好。

(3)转换物镜时不到同焦。

(4)即使用高电压,视场也难以鲜明。

2 、粗、微调部

(1)粗调控制钮旋转时发重。

(2)由于载物台自然下降或粗调的滑动使观察中的焦点离开。

3、双目镜筒 双目镜筒的视场不一致。

以上问题很容易校正过来,基本准确可靠。

折叠编辑本段保护保养
1、条件许可情况下,建议试验室应具备三防条件:防震、防潮、防尘;电源:220V±10%,50HZ;温度:0°C-40°C。

2、亮度调整切忌忽大忽小,也不要过亮,影响灯泡的使用寿命,同时也有损视力。

3、所有(功能)切换,动作要轻,要到位。

4、关机时要将亮度调到最小。

5、调焦时注意不要使物镜碰到试样,以免划伤物镜。

6、当载物台垫片圆孔中心的位置远离物镜中心位置时不要切换物镜,以免划伤物镜。

7、非专业人员不要调整照明系统(灯丝位置灯),以免影响成像质量。

8、更换卤素灯时要注意高温,以免灼伤;注意不要用手直接接触卤素灯的玻璃体。

9、关机不使用时,将物镜通过调焦机构调整到最低状态。

10、关机不使用时,不要立即该盖防尘罩,待冷却后再盖,注意防火。

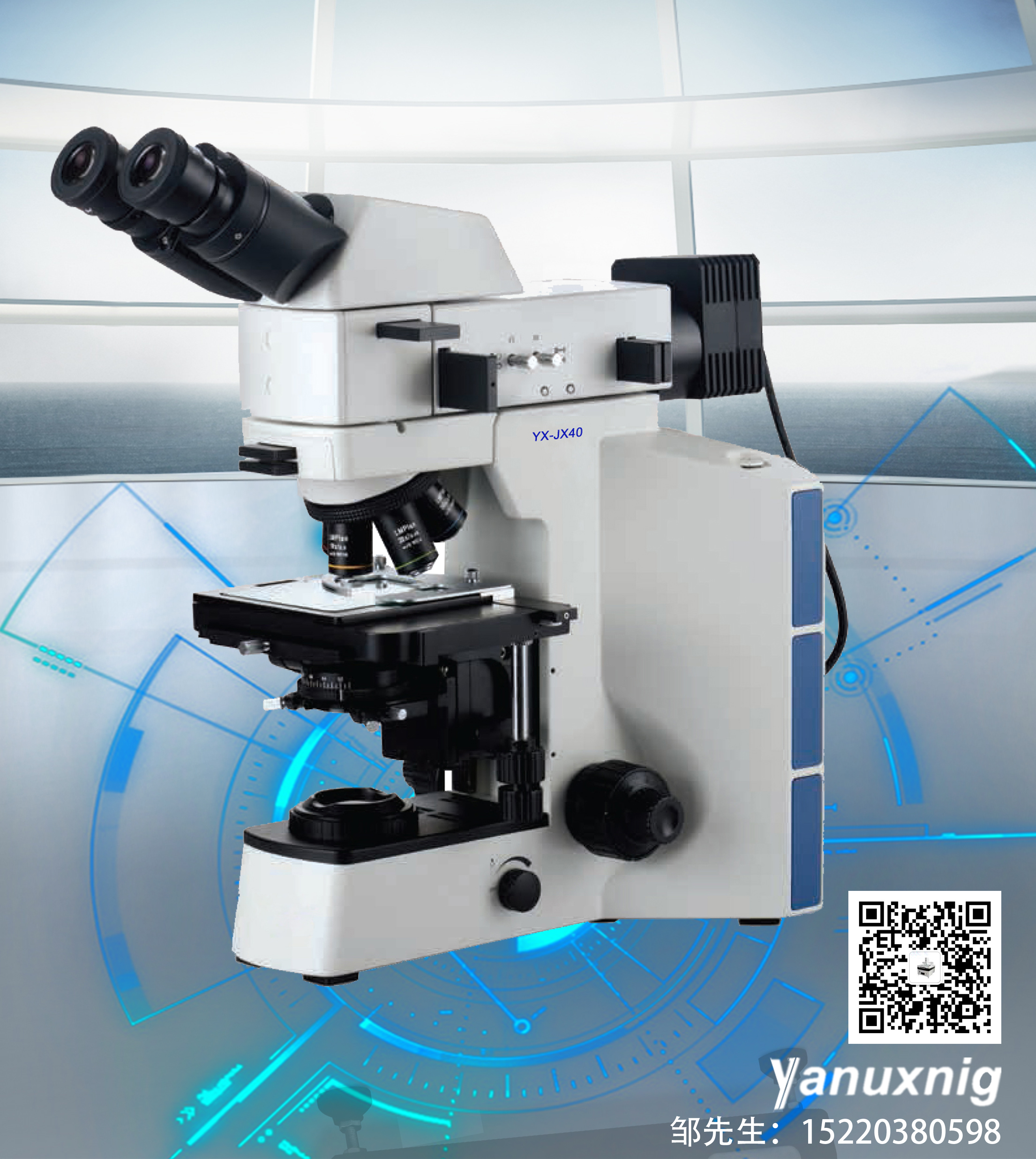

金相显微镜


为保证系统的使用寿命及可靠性,注意以下事项:


1.试验室应具备三防条件:防震(远离震源)、防潮(使用空调、干燥器)、防尘(地面铺上地板);电源:220V+-10%,50HZ温度:0度-40度.

2.调焦时注意不要使物镜碰到试样,以免划伤物镜。

3.当载物台垫片圆孔中心的位置远离物镜中心位置时不要切换物镜,以免划伤物镜。

4.亮度调整切忌忽大忽小,也不要过亮,影响灯泡的使用寿命,同时也有损视力。

5.所有(功能)切换,动作要轻,要到位。

6.关机时要将亮度调到最小。

7.非专业人员不要调整照明系统(灯丝位置灯),以免影响成像质量。

8.更换卤素灯时要注意高温,以免灼伤;注意不要用手直接接触卤素灯的玻璃体。

9.关机不使用时,将物镜通过调焦机构调整到最低状态。

10.关机不使用时,不要立即该盖防尘罩,待冷却后再盖,注意防火。

11.不经常使用的光学部件放置于干燥皿内。

12.非专业人员不要尝试擦物镜及其它光学部件。目镜可以用脱脂棉签蘸1:1比例(无水酒精:乙醚)混合液体甩干后擦拭,不要用其他液体,以免损伤目镜。
