龙门式大行程影像测量仪丨龙门式影像测量仪厂家
  1. [日期:2018-12-11 查看次数:5891]

一、仪器简介

龙门式影像测量仪是在数字化影像测量仪基础上发展起来的人工智能型光学非接触测量仪器。龙门式影像测量仪它承续了数字化光学仪器优异的运动精度与运动操控性能,融合仪器软件的设计灵性,属于当今前沿光学尺寸检测设备。

龙门式影像测量仪是建立在CCD数位影像的基础上,依托于计算机屏幕测量技术和空间几何运算的强大软件能力而产生的。计算机在安装上专用控制与图形测量软件后,变成了具有软件灵魂的测量大脑,是整个设备的主体。它能快速读取光栅尺的位移数值,通过建立在空间几何基础上的软件模块运算,瞬间得出所要的结果;并在屏幕上产生图形,供操作员进行图影对照,从而能够直观地分辨测量结果可能存在的偏差。

二、仪器概述

龙门式影像测量仪,它能够便捷而快速的进行三维坐标测量与SPC结果分类,并满足现代制造业对尺寸检测日益突出的要求:更高速、更便捷、更精准的测量需要,解决制造业发展中的又一个瓶颈技术。

龙门式影像测量仪,它基于机器视觉的自动边缘提取、自动理匹、自动对焦、测量合成、影像合成等人工智能技术,具有点哪走哪自动测量、CNC走位自动测量、自动学习批量测量,影像地图目标指引,全视场鹰眼放大等功能。同时,它基于机器视觉与微米精确控制下的自动对焦过程,可以满足清晰造影下辅助测高需要(亦可加入触点测头完成坐标测高)。它支持空间坐标旋转的软件性能,可在工件随意放置的情况下进行批量测量,亦可使用夹具进行大批量扫描测量与SPC结果分类。


三、工作原理

 被测工件(置于工作台上)由LED表面光或轮廓光(在底座内)照明后,经变焦距物镜与彩色CCD摄影机罩壳内摄取被测零件影像,再通过S端子传送至计算机及显示器上,软件在显示器上产生的视频十字线为基准,对其进行瞄准测量,通过工作台带动光学尺与在X、Y方向上移动,取空间各点坐标值,由转接卡至计算机,对测量坐标值进行编程自动几何运算,完成各种数据自动测量和数据自动采集工作。

四、仪器功能

龙门式影像测量仪,可以检测产品基本几何元素测量、组合元素测量、几何元素构造、形位公差评定、逆向工程等,各种报表的输出。它具有人工测量、CNC扫描测量、自动学习测量三种方式,并可将三种方式的模块叠加进行复合测量。可扫描生成鸟瞰影像地图,实现点哪走哪的全屏目标牵引,测量结果的生成图形与影像地图图影同步,它可点击图形自动回位、全屏鹰眼放大。可对任意被测尺寸通过标件实测修正造影成像误差,并对其进行标定,从而提高关键数据的批测精度。龙门式影像测量仪有着友好的人机界面,支持多重选择和学习修正。

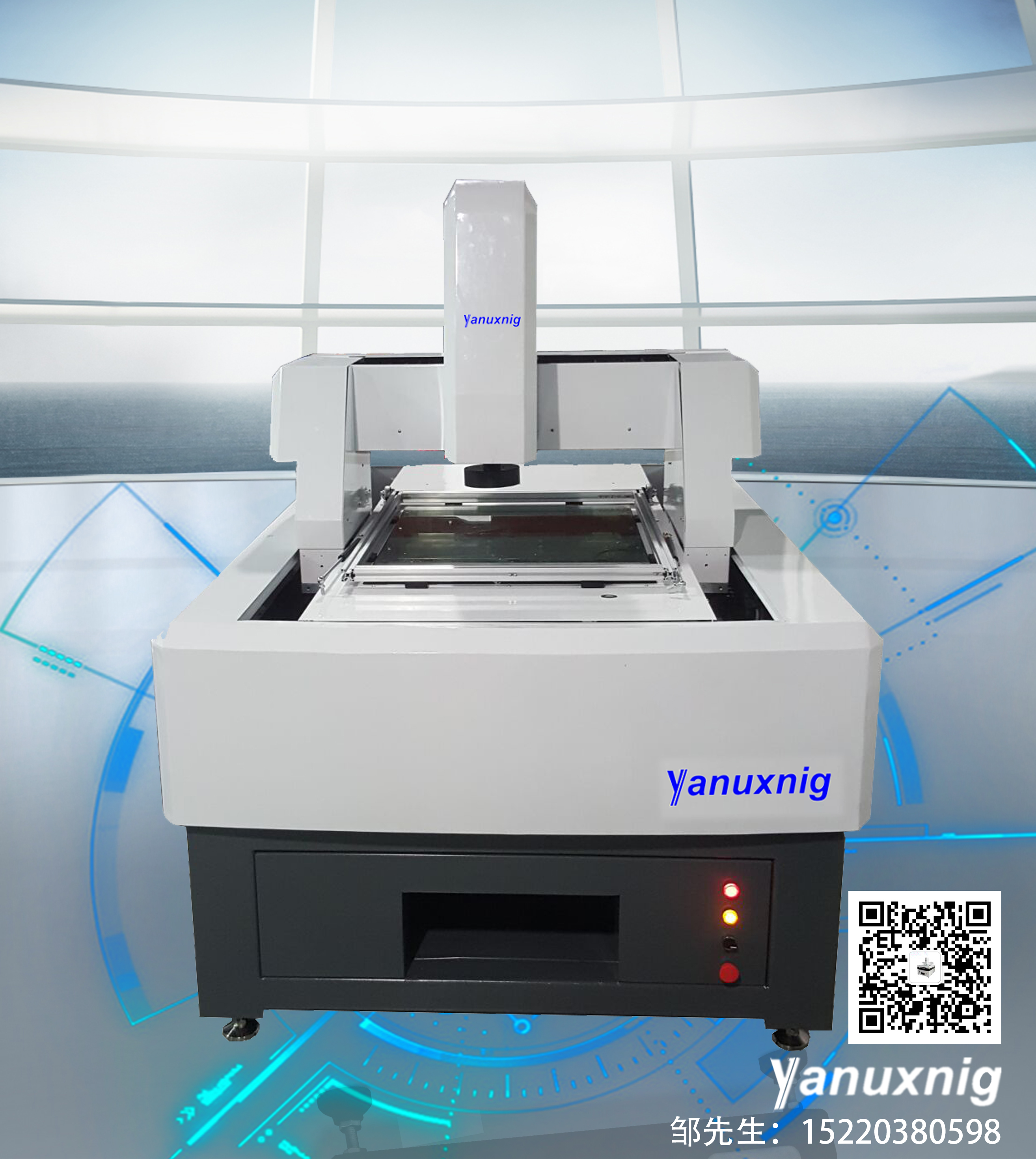

龙门式影像测量仪


五、仪器特点

1.仪器采用移动桥式结构设计,空间宽阔,适合大尺寸产品测量。

2.机台核心零部件全部采用品牌供应链零件,整机经过严格,规范的组装和调试,整机在24小时恒温间内经80小时不间断运行负载测试。

3.采用山东济南青“00”级花岗石底座、横梁,保证机械系统极高的稳定性。

4.台湾高精密研磨级滚珠丝杆和高精密直线导轨,保证仪器极高的机械精度。

5.日本松下高性能伺服电机,全闭环控制,全自动三轴CNC控制系统,高精度、高速度、高稳定安全地控制平台移动。

6.原装英国Renishaw 1μm金属反射式光栅尺,保证与机体一致的热膨胀系数,提升检测精度。

7.视频线接头加压处理,长期传输图像稳定、无雪花等异常。

8.简单的编程功能,设置自动测量任务,使批量、重复测量工作更为高效、轻松。

9.配备工业自动化手持式摇杆,更加方便控制与编程操作。

10.功能强大的专业测量软件,完善的测量功能为用户提供了完美的测量解决方案。

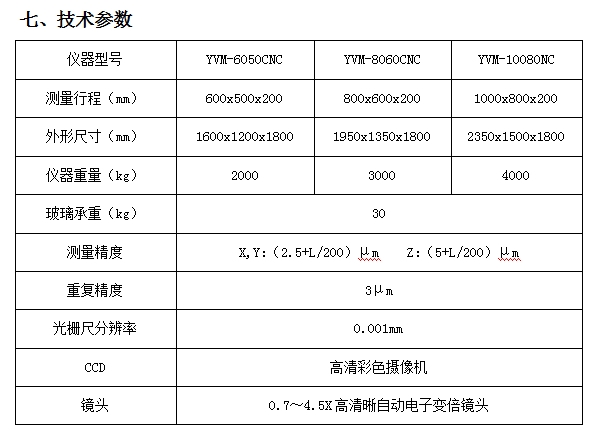

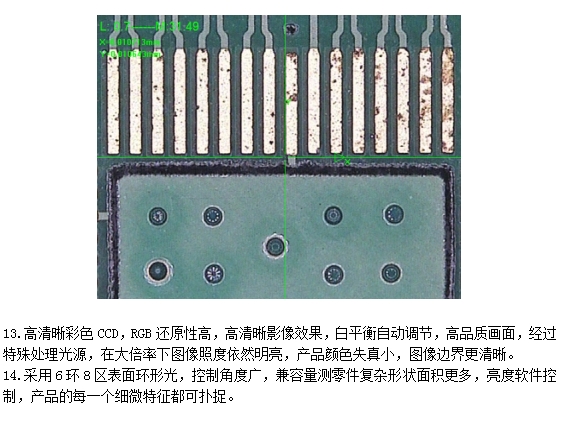

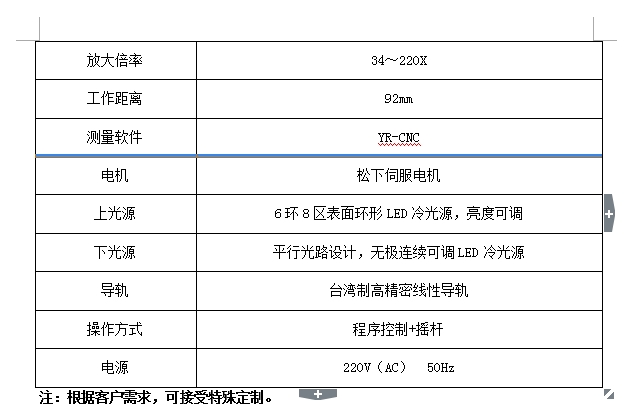

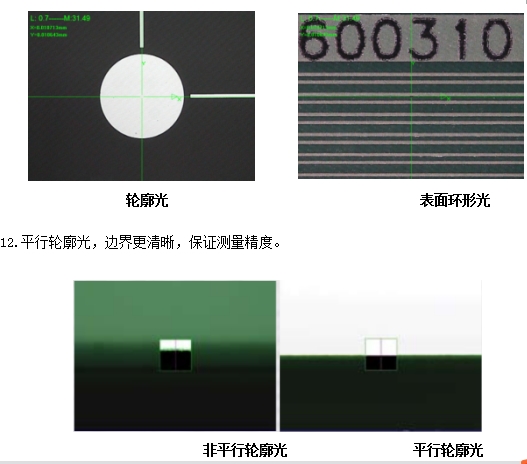

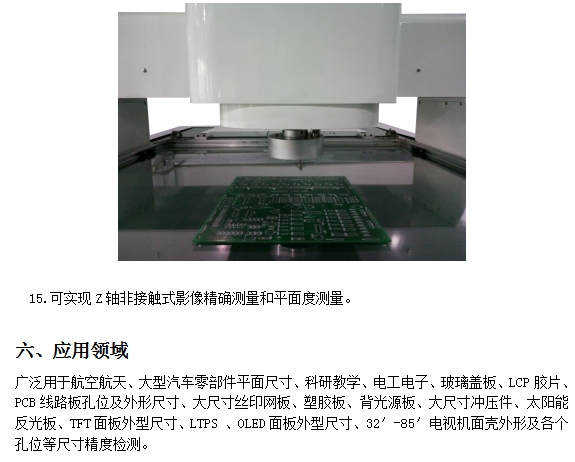

11.6环8区表面环形光和轮廓光均采用连续可调的LED冷光源,避免造成被测物体的热变形,使用寿命长。
