yanuxnig:数字式投影仪CM300系列
  1. [日期:2018-12-08 查看次数:6143]

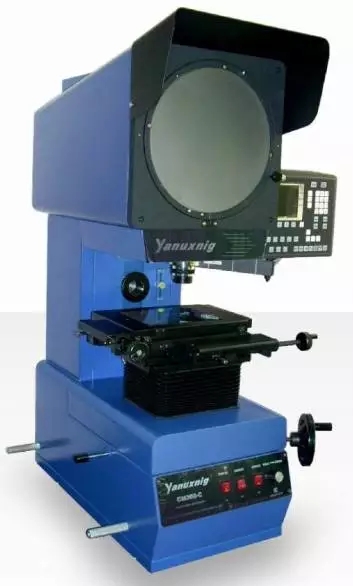

数字式投影仪 digital display measuring projector以精确的放大倍率将物体放大投影在投影屏上测定物体形状、尺寸的仪器;其测量工作台位移量以数字形式显示。

1、 现代造型设计,结构紧凑,操作方便。2、 长度、角
度实现测量数字化。3、 非球面聚光照明,视场明亮,照明均匀,图象清晰。4、 多功能数显系统,带有DS-3000数显箱及微型打印机.5、 强力排热系统,散热效果好,性能更稳定。6、 采用高亮度,长寿命照明光源。

用途:

光学投影仪用于对形状复杂的冲压件,齿轮、凸轮、螺纹及样板进行轮廓比较测量,使用方便,效率高。是一种常用的计量光学仪器。广泛用于包括航空、航天业在内的各大机械制造业、钟表业、电子行业、仪器仪表业、科研院所及各级计量部门检测站、计量所等。

特点:

1、 多点采集确定直线和圆。
2、 各几何元素预置设定。
3、以组合方式确定各几何元素。
4、具有坐标旋转,坐标平移功能。
5、Z轴可设定为传感器长度值或编码器角度值。
6、具有用户自编程功能。
7、极坐标/直角坐标转换功能。
8、光栅传感器线性修正,区段线性修正功能。
9、RS232输入功能。
10、打印页面输入功能。
11、停电记忆功能。
12、各几何元素可存储,调用。


数字投影仪的工作原理:

1、如图2所示,被测工件Y置于工作台上,在透射或反射照明下,它由物镜0成放大实像Y′(倒像)并经光镜M1与M2反射于投影屏P的磨沙面上。当三棱镜M1换成正像系统后,Y′即成为正像,一个与工件完全正向的影像,CM-300-EZ正像投影仪在屏上可用标准玻璃工作尺对Y′进行测量,也可以用预先绘制好的标准放大图对它进行比较测。测得的数值除以物镜的放大倍数即是工件的测量尺寸。还可以利用工作台上的数位测量系统对工件Y进行座标测量;也可利用投影屏旋转角度数显系统对工件的角度进行测量。

2、图中S1与S2分别为透射和反射照明光源,K1与K2分别为透射和反射聚光 镜。视工件的性质,两种照明可分别使用,也可同时使用。半反半透镜L 仅仅在反射照明时才使用。

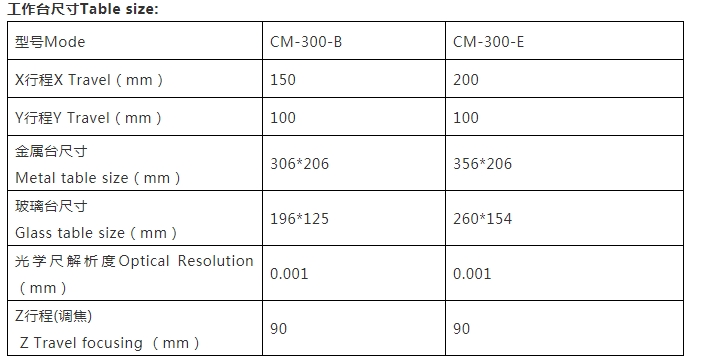

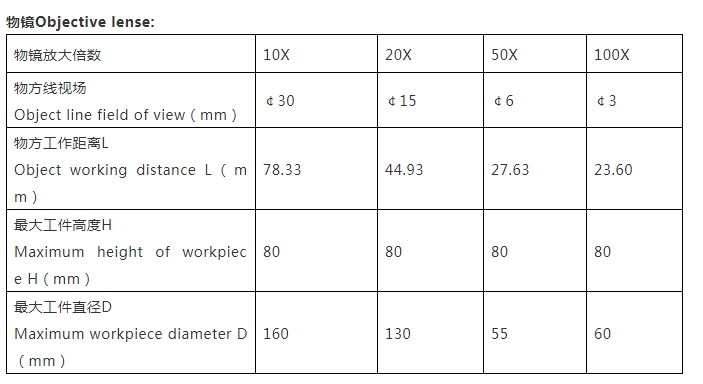

投影仪的规格参数:

◆投影屏Projection screen

◆投影屏尺寸(mm):¢312,使用范围>¢300(刻有米字线)。

◆Projection screen size (mm): ¢312, Range >¢300 (Meter word line).

◆投影屏旋转范围:0~360°。

◆Rotation range of projection screen: 0~360°.

◆旋转角度数显解析度:1′或0.01°。

◆Rotation angle digital display resolution:1′或0.01°.

◆公司承接各种国外、国内品牌投影屏加工,精度完全满足国家标准。

◆Company to undertake a variety of foreign, domestic brand projection screen processing, the accuracy of fully meet the national standard.

数字投影仪

数字投影仪

数字投影仪的维护保养:

数位式测量投影仪是一种光机电电脑一体化的精密光学计量仪器,需要经常性的维护和保养。保持仪器的良好使用状态可以保证仪器原有的精度和延长仪器的使用寿命。

1、仪器应放在清洁干燥的房间里(室温20℃±5℃,湿度低于60%),避免光学零件表面发霉、金属零件生锈、尘埃杂物落到仪器导轨里,影响光学系统成像质量和仪器的测量精度。

2、光学零件表面要保持清洁,不能用手触摸,上面有灰尘可以用软毛笔拂去.如表面污渍较多影响使用时,可以脱脂棉或擦镜纸蘸少许二甲苯或酒精乙醚混合液轻轻擦试。

3、投影屏工作面为磨沙面,使用时尽量避免手触摸.使用时间长了,屏上难免有灰尘、油渍积累,影响影像的清晰度。这时,用户可以用干净湿纱布蘸少许中性洗涤剂将整个投影屏轻轻擦试一遍,污渍除掉后,再用干净湿纱布擦抹几次,把洗涤剂擦净。注意纱布蘸水不可太多,以免滴到工作台等金属面上生锈,也可事先用塑胶薄漠盖信仪器工作台。这项工作如用户感到有困难,也可请厂家来做。

4、仪器金属裸露面、用毕或定期用航空汽油擦干净,再涂上防锈油脂,以防生锈。

5、仪器的物镜,工作台运动部件等具有较高的装校精度,所有紧固和调节螺丝用户不可自行拆卸。如有故障可请厂家检修。自行拆卸,造成功能丧失,精度降低,不属保修范围。

6、仪器冷却风扇工作是否正常,对仪器正常使用,灯泡寿命有直接关系.用户经常注意这个问题,发现不正常应即时通知厂家检修.

7、仪器数位测量系统YD-8000,出厂前已对工作台的精度作了误差补偿,补偿以及其他内部设置值用户不可自行改变.否则,会影响仪器的精度和正常使用.

8、仪器不用时,随手关闭光源;使用时,透射、反射照明除需要外,尽量不要同时打开,透射照明正常使用一般只需开低档。这些措施除可节约能源外,对维持仪器的良好使用状态和延长灯泡寿命都有好处。
