yanuxnig:卧式影像仪功能特点有哪些?
  1. [ 日期:2018-12-04 查看次数:26 ]

卧式影像仪是光、机、电一体化的精密高效计量仪器。本仪器可取代卧式投影仪的功能,它广泛应用于机械、模具、仪表、电子、轻工等行业,是计量室和生产车间不可缺少的一种计量检定设备。


卧式投影仪能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状。如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金刚石等,被广泛的应用于机械、仪表、电子、轻工等行业,院校、研究所以及计量检定部门的计量室、试验室和生产车间。卧式投影仪是一种精密电子产品,它集机械、液晶或DMD、电子电路技术于一体。


测量软件介绍

1、自动测量功能:鼠标自动找直线、点选圆、框选圆区域自动圆、自动圆弧
2、手动CNC:在有夹具的情况下面可以进行半自动测量
3、辅助对焦:帮助找到最清晰时候的Z位置             (辅助调焦提高测量精度)
4、图片输出:测量结果可以图片的格式输出              (相当于数码相机功能)
5、形位公差:圆度,直线度,平行度,垂直度,同心度
6、设置公差:可设置产品的实际尺寸超出范围,超出则以红色背景警示
7、CCD矫正:矫正图像畸变
8、轮廓跟踪:通过软件自动计算出工件的轮廓并显示出来      (清晰显示测量位置)
9、矢量绘图功能:图元字体可以无级的放大缩小
10、标注功能:半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注
11、命令行:可以由命令行直接输入坐标信息,生成点、直线、圆、圆弧等,满足特殊需要
12、地图测量:可把所拍的工件局部照片精密的整合成工件全图,并保存为高像素的照片。还可打开以前所拍的地图,直接进行绘图、标注、修改等操作 (合成大图片)
13、虚拟测量:虚拟测量技术使影像测量软件可脱离硬件机台。在没有机台和产品的情况下,软件同样可以测量产品的尺寸                              (可以脱机测量)
14、二维抄数:可将产品外形描出,描出的图形可转入AutoCAD形成工程图,可以做逆向工程

15、SPC分析:可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD,并可以绘出X-R图,散点图,折线图,柱状图等。


卧式投影仪主要用来对复杂形状工件进行测量,如成型刀具、样板、仪表零件、凸轮、电子元件的轮廓形状和表面尺寸等。应用光切法(见表面粗糙度测量)测量的投影仪还可测量汽轮机叶片等的剖面几何形状。卧式投影仪一般采用透射式光学投影系统,但也有带有反射式光学投影系统的。前者主要用于测量薄工件的轮廓尺寸;后者主要用于测量工件端面上的形状和尺寸等。投影仪除了有光学投影系统外,还有类似工具显微镜那样的坐标工作台(简称工作台)。测量时,被测件放在工作台上,移动或转动工作台,使投影屏上的标线对准被测长度的起点或一边。从读数机构读出工作台的坐标位置,再移动或转动工作台,使标线对准被测长度的终点或另一边,然后读出工作台的坐标值。两次读数值之差就是被测长度的量值。测角时也常以转动投影屏来对准。在投影屏上还可绘出被测长度带有公差带的放大图形,以此与投影屏上实际被测长度的放大图形比较,检验其尺寸是否合格。此法可同时测量被测件上多个尺寸,效率较高。

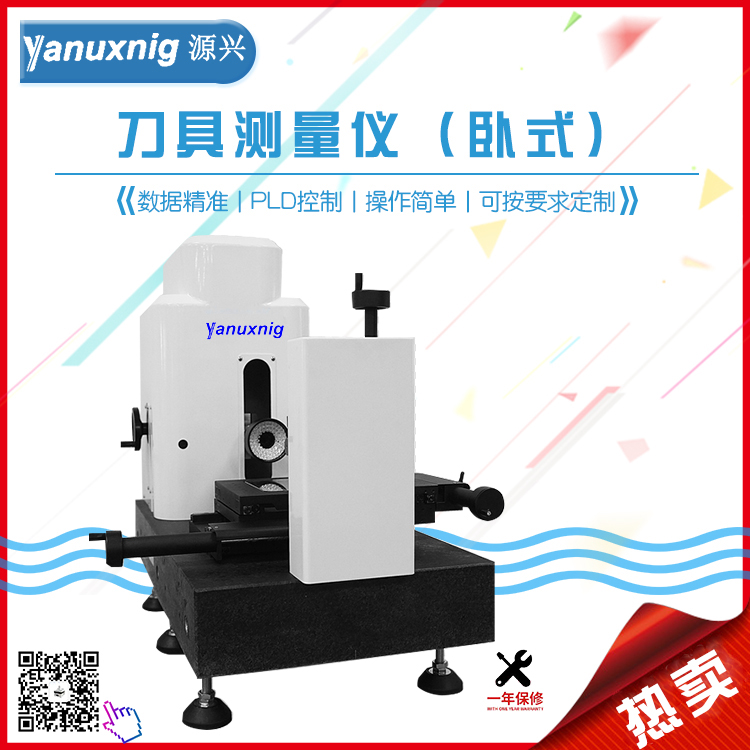

卧式影像仪

日常注意事项:

1、尽量使用投影机原装电缆、电线
2、投影机使用时要远离水或潮湿的地方
3、注意防尘,可在咨询专业人员后采取防尘措施
4、投影机使用需远离热源
5、注意电源电压的标称值,机器的地线和电源极性
6、用户不可自行维修和打开机体,内部电缆零件更换尽量使用原配件
7、投影机不使用时,必须切断电源
8、投影机使用时,如发现异常情况,先拔掉电源
9、注意使用后,先使投影机冷却
10、机器的移动要十分注意,轻拿轻放,运输注意包装、防震
