YVM-2010VT手动影像测量仪源兴
  1. [ 日期:2018-11-29 查看次数:27 ]

影像测量仪

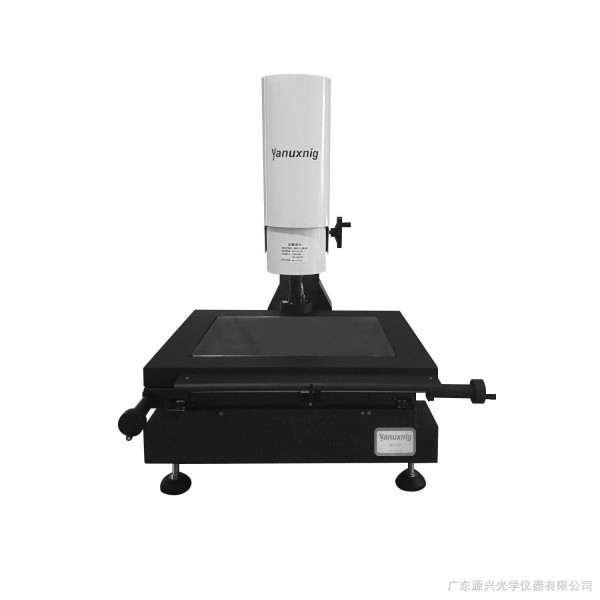

YVM-2010VT手动影像测量仪源兴

型号:YVM-2010VT

原产地:中国大陆

一、产品概述

YVM-3020VT手动影像测量仪源兴厂家直销,YVM-3020VT手动影像测量仪是利用变焦物镜对被测物体进行放大,经过CCD工业摄像装置将图像输入电脑,放大后的被测物体影像传输到测量软件,用以进行非接触、高效检测各种复杂工件的几何量测仪器。

二、仪器原理

2.5次元手动影像测量仪是利用变焦物镜对被测物体进行放大,经过CCD工业摄像装置将图像输入电脑,放大后的被测物体影像传输到测量软件,用以进行非接触、高效检测各种复杂工件的几何量测。光学影像测量是目前较为先进的精密高效测量方法之一,其工作原理为:被测工件(置于工作台上)由LED表面光或轮廓光(在底座内)照明后,经变焦距物镜彩色CCD摄影机罩壳内摄取影像,再通过S端子传送至计算机及显示器上,软件在显示器上产生的视频十字线为基准,对其进行瞄准测量,通过工作台带动光栅尺与在X、Y方向上移动,由转接卡至计算机,对测量资料进行处理显示,完成 量测工作。

三、仪器特点

大理石:高稳定性不易变形、耐温、耐腐浊;

工作台热处理时效,长期使用传动导轨基准面不变形;

视频线接头加压处理,长期传输图像不动、无雪花等异常;

五环8区光源设计,控制角度广,兼容量测零件更多;

线路连接工艺可靠,避免维修时破坏数据连接。

四、规格参数

工作台尺寸(mm)  150*100*220

外形尺寸(mm)   500*550*680

仪器重量    140Kg
