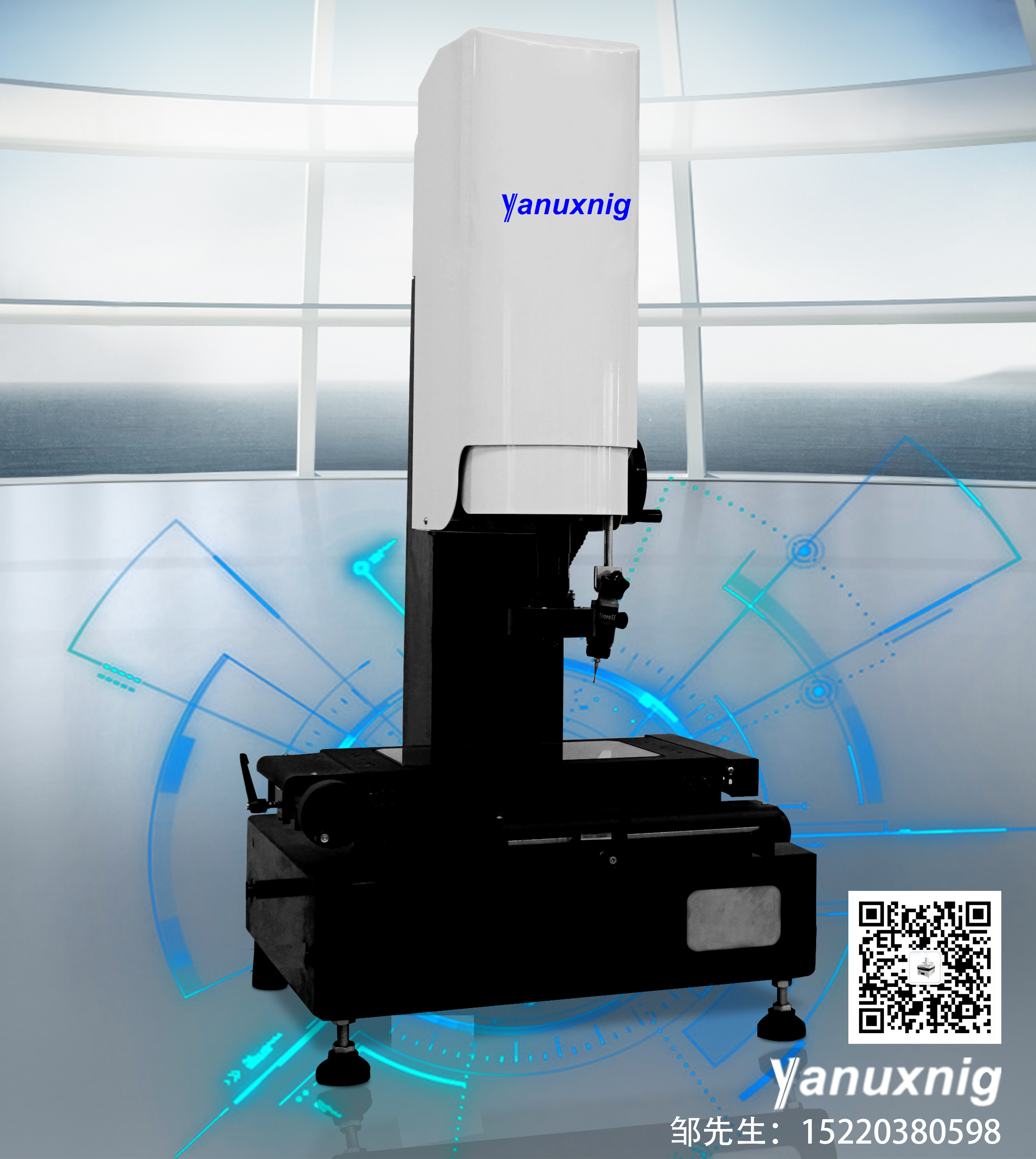

光电影像测测量仪通过软件控制机械部分，调整好非规则形状叶片姿态；光学系统上基于远心光学成像原理，成像不发生形变.将被测孔光学成像至CMOS相机靶面, 对图像进行采集：然后又由针对性的图像处理算法对图像进行处理：先由影像测墩软件对图像中需要测ft的几何图元进行图像滤波除噪、图像增强等方法进行预处理，之后对目标部分进行特征点定位、图元拟合以实现粗定位、边缘精确定位（亚像素定位)、对要待测的具体图元计算，并结合工作台光栅尺反馈读数，完成对工件非接触式的光电测量。
全自动影像测量仪是影像测量技术的高级阶段，具有高度智能化与自动化特点。其优异的软硬件性能让坐标尺寸测量变得便捷而惬意，拥有基于机器视觉与过程控制的自动学习功能，依托数字化仪器高速而精准的微米级走位，可将测量过程的路径，对焦、选点、功能切换、人工修正、灯光匹配等操作过程自学并记忆。并且可以轻松学会操作员的所有实操过程，结合其自动对焦和区域搜寻、目标锁定、边缘提取、理清选点的模糊运算实现人工智能，可自动修正由工件差异和走位差别导致的偏移实现精确选点，具有高精度重复性。从而使操作人员从疲劳的精确目视对位，频繁选点、重复走位、功能切换等单调操作和日益繁重的待测任务中解脱出来，成百倍地提高工件批量测试的效率,满足工业抽检与大批量检测需要。
光电影像测量仪硬件设计照明系统：
照明系统直接影响到图像采集时的数字图像的成像质摄。本课题中设计为具有四象限LED环形辅助光照明系统，可以根据检测蒸要控制、选择和调节不同象限光的照明及光线强度，提高工件边缘位罝的照明效果。另外，为增强气膜孔轮廓的清晰度，照明的强弱应该可调，通过合理的提高照明强度提高影像对比度。其调节方式为机械 旋钮调节。
光学系统设计原则：
①因为光电影像测量仪的测摄精度要求较卨，所以光学系统应具有较大的放大倍率。因此气膜孔在CCD成像的数目应=2，否则虽然増加气膜孔成像的数目，可以提高测量工作效率高，但系统测量精度难以满足用户使用要求；
②为保证工作过程中测童效果不受离焦的影响，即不发生检测形变，系统应该 采用远心光路的方案：
③因为被测物面相对测童光轴的倾斜角度是变化的，因此CCD靶面在针对不同的物面倾斜角度进行采集图像时，必须调整至相对应的角度：
④由于气膜孔与轴线的最大倾斜角度为75° ,超过1倍的放大倍率会导致系统 像面倾斜过大，使系统分辨率下降，因此在气膜孔处于最大倾角位罝时系统放大倍率不能过大。
