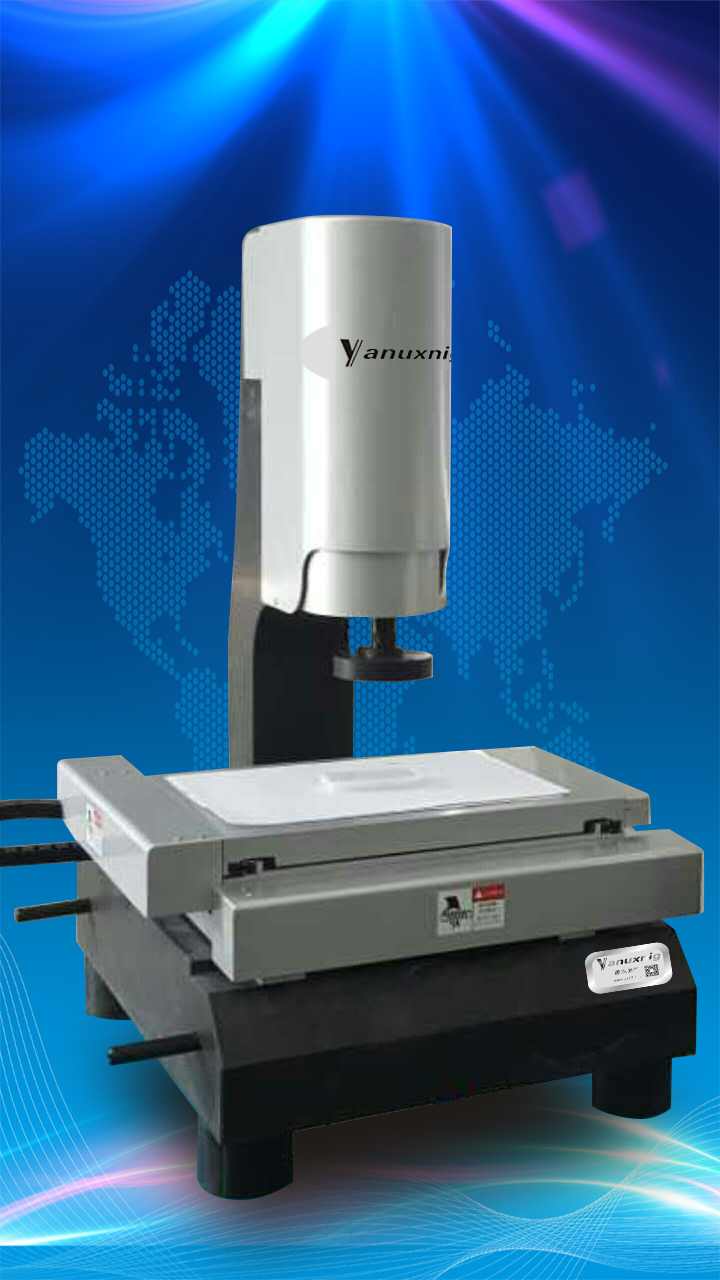

影像测量仪，影像测量仪又名精密影像式测绘仪，是在数显投影仪的基础上的一次质的飞跃，是投影仪的升级换代版，它克服了传统投影仪的不足，是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪。 源兴光学是国内较早的影像测量仪生产厂家。
影像测量仪又名精密影像式测绘仪，是在数显投影仪的基础上的一次质的飞跃，是投影仪的升级换代版，它克服了传统投影仪的不足，是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。由光学显微镜对待测物体进行高倍率光学放大成像，经过CCD摄像系统将放大后的物体影像送入计算机后，能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置，特别是精密零部件的微观检测与质量控制。可将测量数据直接输入到AUTOCAD中，成为完整的工程图，图形可生成DXF文档,也可输入到WORD、EXCEL中，进行统计分析，可划出简单的Xbar-S管制图，求出Ca,等各种参数。
分类
按其投射路径可分为(a)垂直型投影机(b)落地型投影机(c)水平型投影机。投影机与灯泡通电后，光线经过滤热镜 片、透镜组、工作台平板、反射镜、投影幕等，将工件轮廓或表面经放大后并投影至半透明的投影幕上。通常，必须调整工件与投影透镜间至适当的焦距距离，使投影幕至最清楚的状况，以确保工件测量的准确性影像测量仪的构造，可由三个不同测量系统而有不同构造。若以垂直型投影机为例，其投影透镜可由25x至225x的放大倍率，而常用者有10x、20x、50x、100x等四种。测量工件则可用轮廓照明或表面反射照明。附件包括回转式装物台、分厘头(机械式或光学式)、显示器、V型块、中心顶架、各种倍率的透镜(可随意更换)、投影幕、标准图片、玻璃尺和照相设备等。影像测量仪分类：影像测量仪、二维影像测量仪、二次元、自动影像测量仪、全自动影像测量仪、二次元影像测量仪、2.5D影像测量仪、影像测绘仪等等。
结构组成
影像测量仪是一种由高解析度CCD彩色摄像器、连续变倍物镜、彩色显示器、视频十字线发生器、精密光学尺、多功能数据处理器、2D数据测量软件与高精密工作台结构组成的高精度光电测量仪器。
用途
仪器适用于以二坐标测量为目的的一切应用领域，机械、电子、仪表、五金、塑胶等行业广泛使用。(模具，螺丝，金属，配件，橡胶,PCB板,弹簧）
工作原理
影像测量仪使用本身的硬件（CCD，目镜，物镜数据线）将所能捕捉到的图象通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为动态测量设备。如果配置合乎要求，设备绝对不会产生图象滞后现象。因工件大小而议，工作台可以选择不同行程。光源亮度可调，可以在各种光线条件下选择最合适的光源亮度。
自身优点：
1、装配2个可调的光源系统，不仅观测到工件轮廓，而且，对于不透明的工件的表面形状也可以测量。
2、使用冷光源系统，可以避免容易变形的工件在测量是因为热而变形所产生的误差。
3、工件可以随意放置。
4、仪器操作容易掌握。
5、测量方便，只需要用鼠标操作。
Z轴方向加探针传感器后可以做2.5D的测量。
改装后的局限性：
1、只能做2D测量，改装后Z轴的测量尺寸有局限性，最高测到90mm
2、改装后，对一些较软的工件（橡胶制品）精度会受影响。
3、测头只能在同一垂直方面接触式测量,非同于三坐标旋转测头;
测量功能
1、多点测量点、线、圆、孤、椭圆、矩形，提高测量精度；
2、组合测量、中心点构造、交点构造，线构造、圆构造、角度构造；
3、座标平移和座标摆正，提高测量效率；
4、巨集指令，同一种工件批量测量更加方便快捷，提高测量效率； 5、测量数据直接输入到AutoCAD中，成为完整的工程图；
6、测量数据可输入到Excel或Word中，进行统计分析，可割出简单的Xbar-S管制图，求出Ca，等各种参数；
7、多种语言界面切换；[1]
8、记录用户程序、编辑指令、教导执行
9、大地图导航功能、刀模具专用立体旋转灯、3 D扫描系统、快速自动对焦、自动变倍镜头。
10、可选购接触式探针测量,用于接触式测量不规则的产品,如椭圆、弧度 、平面度等尺寸;
11、此外，影像测量仪还可以检测圆形物体的圆度、直线度、以及弧度
12、在影像仪下绘制的图像，可以直接保存为dxf文件，该文件可以在autocad软件中直接打开！或者是导入到三维软件中
13、影像测量仪若是在加了探针的情况下，还可以直接用探针打点然后导入到逆向工程软件做进一步处理！软件可以自由实现探针/影像 相互转换!
