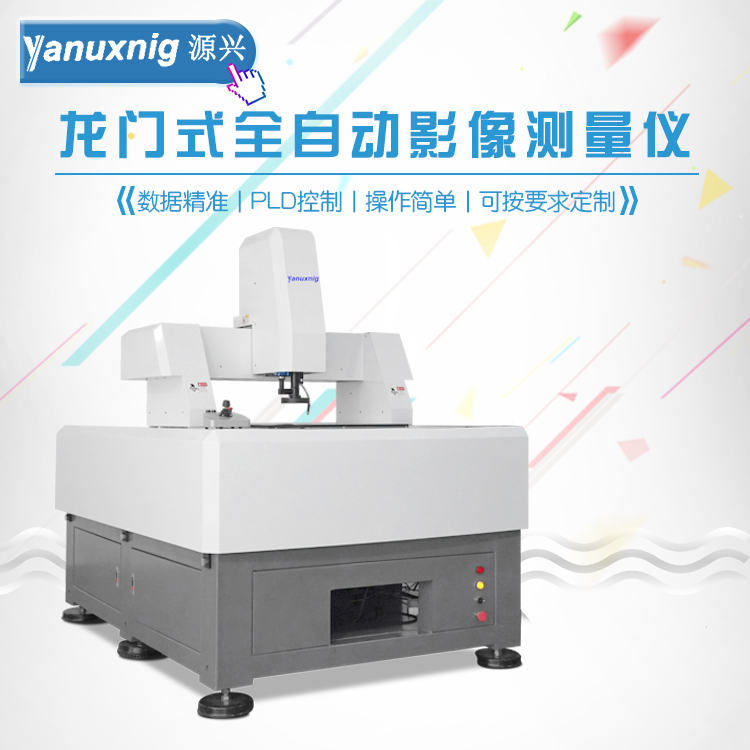

二次元影像测量仪光栅尺的基础知识
  1. [ 日期:2018-11-07 查看次数:23 ]

二次元影像测量仪光栅尺作为重要的分光器件,其性能直接影响整个系统性能,为更好协助用户选择,在此做一简要介绍。



1、二次元影像测量仪光栅尺分为刻划光栅、复制光栅、全息光栅等;



2、刻划光栅是用钻石刻刀在涂有金属的表面上机械刻划而成;



3、复制光栅是用母光栅复制而成;



4、典型刻划光栅和复制光栅的刻槽是三角形;



5、全息光栅是由激光干涉条纹光刻而成,全息通常包括正弦刻槽,刻划光栅具有衍射效率高的特点,全息光栅光谱范围广,杂散光低,且可作到高光谱分辨率。







光栅方程

反射式衍射光栅是在衬底上周期地刻划很多微细的刻槽,一系列平行刻槽的间隔与波长相当,光栅表面涂上一层高反射率金属膜。光栅沟槽表面反射的辐射相互作用产生衍射和干涉。对某波长,在大多数方向消失,只在一定的有限方向出现,这些方向确定了衍射级次。



光栅刻槽垂直辐射入射平面,辐射与光栅法线入射角为α,衍射角为β,衍射级次为md为刻槽间距,在下述条件下得到干涉的极大值:



mλ=dsinα+sinβ)



定义φ为入射光线与衍射光线夹角的一半,即φ=(α-β)/2;θ为相对与零级光谱位置的光栅角,即θ=(α+β)/2,得到更方便的光栅方程:



mλ=2dcosφsinθ







从该光栅方程可看出:

对一给定方向β,可以有几个波长与级次m相对应λ满足光栅方程。比如600nm的一级辐射和300nm的二级辐射、200nm的三级辐射有相同的衍射角。



衍射级次m可正可负。



对相同级次的多波长在不同的β分布开。



含多波长的辐射方向固定,旋转光栅,改变α,则在α+β不变的方向得到不同的波长。









如何选择二次元影像测量仪光栅尺

选择光栅尺主要考虑如下因素:

刻槽密度G=1/DD是考槽间隔,单位为MM



闪耀波长



闪耀波长为光栅尺最大衍射效率点,因此选择光栅时应尽量选择闪耀波长在实际应用在可见光范围,可选择闪耀波长为500nm
