PCB干膜使用时破孔渗镀问题改善办法
  1. [ 日期:2017-12-20 查看次数:417 ]

PCB干膜和湿膜都是指的是用于做线路的原材料,

干膜是一种高分子的化合物,它通过紫外线的照射后能够产和一种聚合反应形成一种稳定的物质附着于板面,从而达到阻挡电镀和蚀刻的功能。

湿膜(Wet film)就是一种感光油墨,是指对紫化线敏感,并且能通过紫外线固化的一种油墨。

湿膜和干膜与正负片的制作没有任何关系,干膜和湿膜是制作线路板采用的材料,而正负片则是线路制作的工艺。


随着电子产业的高速发展,PCB布线越来越精密,多数PCB厂家都采用干膜来完成图形转移,干膜的使用也越来越普及,但我在售后服务的过程中,仍遇到很多客户在使用干膜时产生很多误区,现总结出来,以便借鉴。

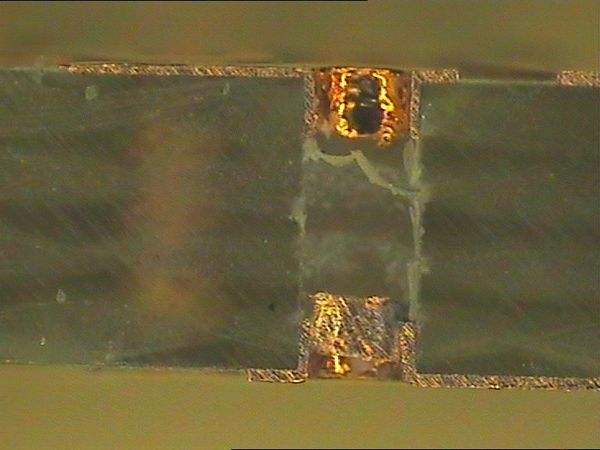

一、干膜掩孔出现破孔


注意:这种情况用我们的PCB专用光学影像测量仪是可以检查出来的哦!


  很多客户认为,出现破孔后,应当加大贴膜温度和压力,以增强其结合力,其实这种观点是不正确的,因为温度和压力过高后,抗蚀层的溶剂过度挥发,使干膜变脆变薄,显影时极易被冲破孔,我们始终要保持干膜的韧性;


所以,出现破孔后,我们可以从以下几点做改善:

1,降低贴膜温度及压力;

2,改善钻孔披锋;

3,提高曝光能量;

4,降低显影压力;

5,贴膜后停放时间不能太长,以免导致拐角部位半流体状的药膜在压力的作用下扩散变薄;

6,贴膜过程中干膜不要张得太紧。


二、干膜电镀时出现渗镀

  之所以渗镀,说明干膜与覆铜箔板粘结不牢,使镀液深入,而造成“负相”部分镀层变厚;

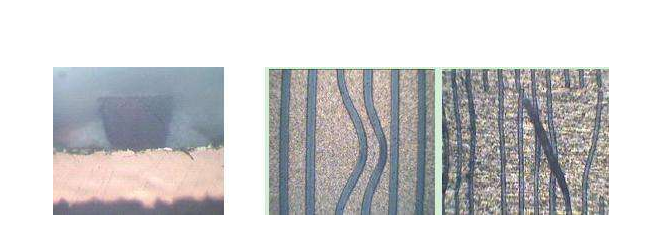

影像测量仪检测时显示的渗镀现象


多数PCB厂家发生渗镀都是由以下几点造成:

1,曝光能量偏高或偏低

  在紫外光照射下,吸收了光能量的光引发剂分解成游离基引发单体进行光聚合反应,形成不溶于稀碱的溶液的体型分子。曝光不足时,由于聚合不彻底,在显影过程中,胶膜溶胀变软,导致线条不清晰甚至膜层脱落,造成膜与铜结合不良;若曝光过度,会造成显影困难,也会在电镀过程中产生起翘剥离,形成渗镀。所以控制好曝光能量很重要。

2,贴膜温度偏高或偏低

  如贴膜温度过低,由于抗蚀膜得不到充分的软化和适当的流动,导致干膜与覆铜箔层压板表面结合力差;若温度过高由于抗蚀剂中的溶剂和其它挥发性物质的迅速挥发而产生气泡,而且干膜变脆,在电镀电击时形成起翘剥离,造成渗镀。

3,贴膜压力偏高或偏低

  贴膜压力过低时,可能会造成贴膜面不均匀或干膜与铜板间产生间隙而达不到结合力的要求;贴膜压力如果过高,抗蚀层的溶剂及可挥发成份过多挥发,致使干膜变脆,电镀电击后就会起翘剥离。


源兴光学

——PCB行业光学视觉检测&实验室仪器系列产品供应商
