影像测量仪视觉集成之---光源的照射方式及应用特点
  1. [ 日期:2017-07-19 查看次数:349 ]

本文转自网络,由源兴光学整理编辑



光源是影响影像测量仪视觉图像质量的重要因素,照明对输入数据的影响至少占到 30 %

在影像测量仪视觉检测系统中,好的打光方式可以让我们更准确地捕捉物体特征,提高物体与背景的对比度。今天,源兴光学为您分享一下机器视觉光源的照明方式及应用特点。



常见的打光方式有以下几种:

前面打光法

后面打光法

结构光打光法

混合多方式照明

特殊式





角度照射


*不同的光源公司对角度的定义不同,在选购合适的光源的同时要慎重



应用

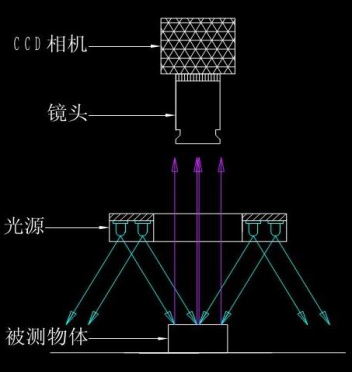

特点:在一定工作距离下,光束集中、亮度高、均匀性好、照射面积相对较小。常用于液晶校正、塑胶容器检查、工件螺孔定位、标签检查、管脚检查、集成电路印字检查等(30456075等角度环光*)





垂直照射




应用

特点:照射面积大、光照均匀性好、适用于较大面积照明。可用于基底和线路板定位、晶片部件检查等(0角度环光、面光源*)。



*不同的光源公司对角度的定义不同,在选购合适的光源的同时要慎重





低角度照射

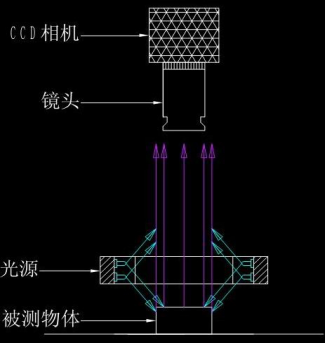

应用

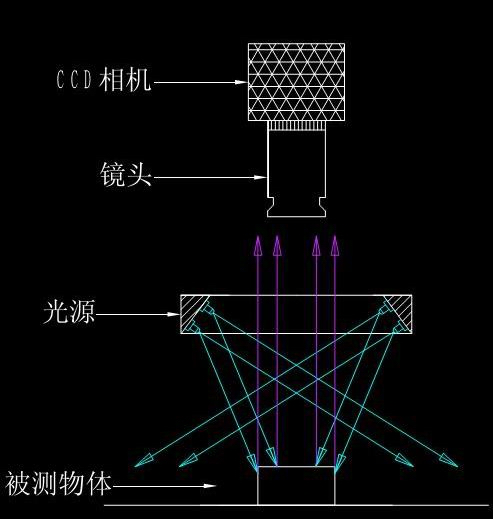

特点:对表面凹凸表现力强。适用于晶片或玻璃基片上的伤痕检查(90度环光*

*不同的光源公司对角度的定义不同,在选购合适的光源的同时要慎重


背光照射




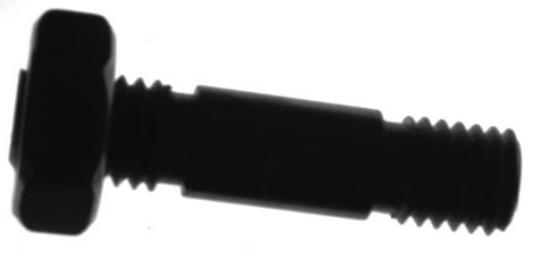

应用

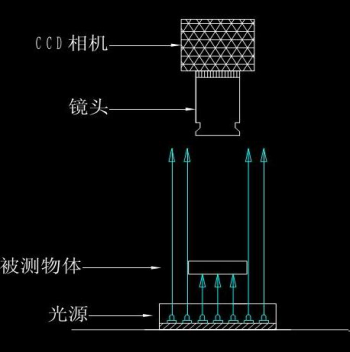

特点:发光面是一个漫射面,均匀性好。可用于镜面反射材料,如晶片或玻璃基底上的伤痕检测;LCD检测;微小电子元件尺寸、形状,靶标测试。(背光源、平行背光源)



多角度照射



应用



特点:RGB三种不同颜色不同角度光照,可以实现焊点的三维信息的提取。适用于组装机板的焊锡部份、球形或半圆形物体、其它奇怪形状物体、接脚头(AOI光源)

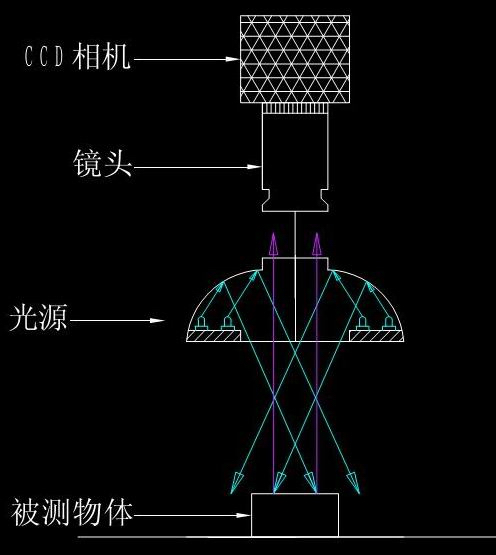

碗状光照明




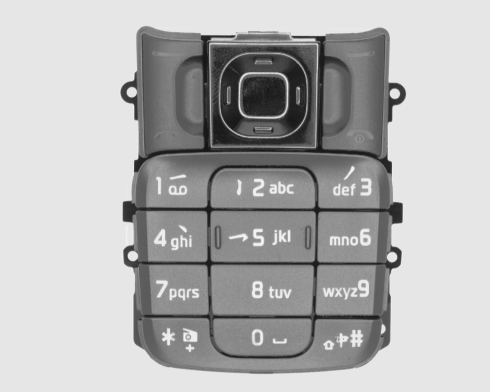

应用

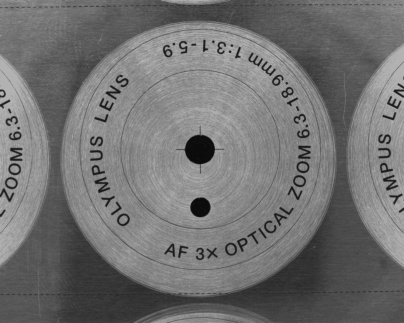

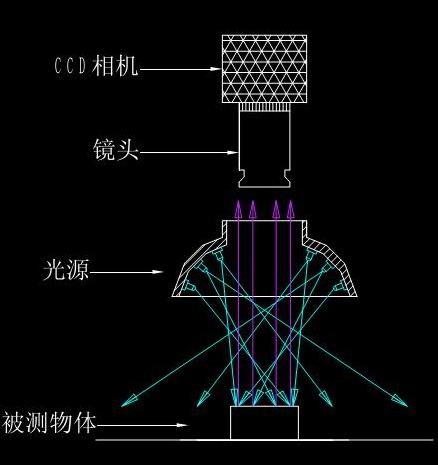

特点:360度底部发光,通过碗状内壁发射,形成球形均匀光照。用于检测曲面的金属表面文字和缺陷。(球积分光源,通常也叫圆顶光)



同轴光照明



特点:

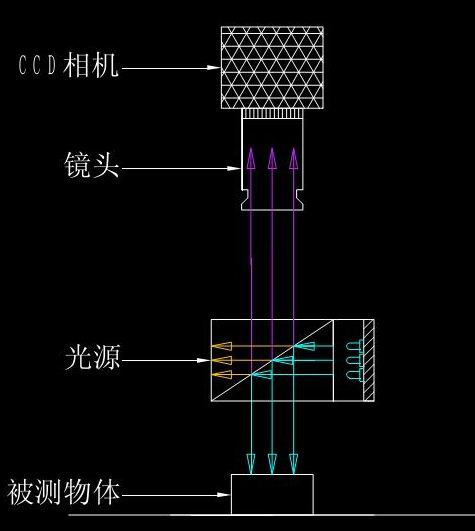

类似于平行光的应用,光源前面带漫反射板,形成二次光源,光线主要趋于平行。用于半导体、PCB板、以及金属零件的表面成像检测,微小元件的外形、尺寸测量。(同轴光源,平行同轴光源)



应用





其他光源及照射方式


护照检测:同轴光,条形光,环形光,组合使用,以适应各种缺陷

对位装置:环形光,同轴光,既能实现Mark点定位,又能实现检测功能

多色组合光源:应轻松应对不同颜色的工件
