影像测量仪零配件之——滚珠丝杠的安装方式有哪些?
  1. [ 日期:2017-07-18 查看次数:272 ]

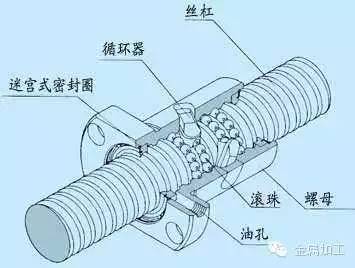

滚珠丝杠是影像测量仪的零配件之一,是工具机和精密机械上最常使用的传动元件属于机床轴承中的一个分类,它是由螺杆、螺母和滚珠组成的,它的功能是将旋转运动转化成直线运动,或将直线运动转化为回转运动的理想的机床轴承产品。



滚珠丝杠的主要功能是将旋转运动转化成直线运动,或将扭矩转换成轴向反覆作用力,并且同时兼具高精度、可逆性和高效率等特点。


滚珠丝杠是滚珠螺丝的进一步延伸和发展,这项发展的重要意义就是将轴承从滑动动作变成滚动动作.由于具有很小的摩擦阻力,滚珠丝杠被广泛应用于各种工业设备和精密仪器.



对于滚珠丝杠的安装主要有三种方式,分别是,一段固定,一端自由安装方式;一端固定,另一端支撑安装方式;两端固定安装方式



一端固定,一端自由方式

一端固定,另一端自由安装方式,固定端的轴承可以同时承受轴向力和径向力,而滚珠丝杠轴承这种的支承方式主要是用于行程较小的短丝杠轴承或者全封闭式的机床,因为当采用这种结构的机械


定位方式时,其精度是最不可靠的,尤其是长径比大的丝杠轴承(滚珠丝杠相对细长),其热变形是非常明显的。但是,如果是1.5米长的丝杠,其在冷、热的不同环境下变化0.05~0.1mm是属于正常正常现象。尽管如此,由于其结构较简单,安装调试较方便,大多高精度机床依然是采用这种结构;但是,有一点需要特别注意的就是,采用这种结构时必须加装光栅,采用全封闭环来反馈,以便能够充分丝杠的性能。



一端固定,另一端支承方式

一端固定,另一端支承这种安装方式,固定端的轴承同样也是可以同时承受轴向力和径向力,而支承端只承受径向力,并且能够做微量的轴向浮动,以及可以减少或者避免因丝杠自重而出现的弯曲,另外,丝杠的滚珠丝杠支撑轴承热变形可以自由的向一端伸长。因此,这是使用最广泛的一种结构。比如:目前国内中小型数控车床、立式加工中心等等都是采用这种结构



两端固定方式

丝杠两端均固定。采用这种方式,固定端轴承可以同时承受轴向力,并且可以对丝杠施加适当的预紧力,以提高丝杠的支承刚度,同时还可以部分地补偿丝杠的热变形。因此,大型机床、重型机床以及高精度镗铣床大多都是采用这种结构。当然,其也有不足的地方,那就是采用这种结构的话会使得调整工作比较繁琐;此外,如果在安装调整时两端的预紧力过大的话,将会导致丝杠最终的行程比设计行程长,螺距也会比设计螺距大;而如果两端螺母的预紧力不够的话,就会导致相反的结果,从而容易引起机床振动,致使精度降低。因此,如果是采用两端固定这种结构的话,那么在拆装时一定要严格按照说明书来进行调整,或者是借助仪器(双频激光测量仪)来调整,以免造成一些不必要的损失。



找影像测量仪,全自动影像测量仪,二次元影像测量仪,光学精密投影仪,投影测量仪,卧式影像测量仪,刀具影像测量仪,工业显微镜,金相显微镜,工具显微镜 请找广东源兴光学仪器有限公司。20年经验,国家高新技术企业,老品牌,值得信赖
