影像测量仪视觉集成之---光源
  1. [ 日期:2017-07-12 查看次数:275 ]

本文转自网络,由源兴光学整理编辑

光源是影像测量仪的配件之一,下面我们简述一下影像测量仪之光源的重要性和具体应用情况。

光源的重要性
不同光源将直接影响图像的成像质量和效果不同的应用场合,光源的重要性也不尽相同。

选择合适的光源,可突显良好的图像效果(特征点),可以简化算法,提高检测精度、保证检测系统的稳定性。




由上图可见不同的光源产生了完全不同的成像效果,

从而也导致不同的检测算法(优选及简化)



LED光源型号参数示意图

代码

颜色

波长(nm)

R

625

G

绿

517

B

465

V

400

W

色温:5500k

IR

红外

850

UV

紫外

385

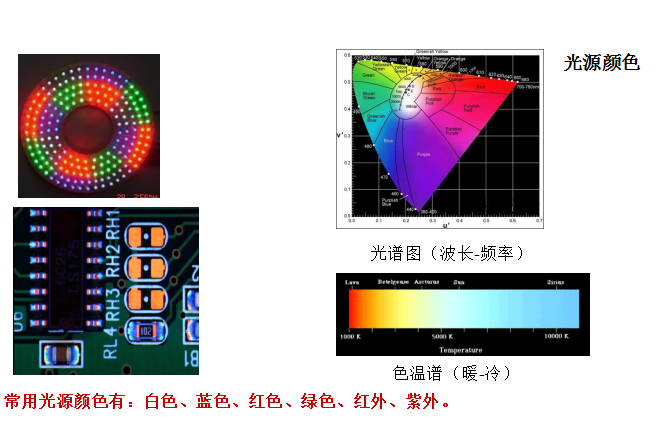

各种颜色的光源情况总览



白色光源(W

白色光源通常用色温来界定,色温高的颜色偏蓝色(冷色,色温>5000K),色温低的颜色偏红(暖色,色温<3300K),界于33005000K之间称之为中间色,白色光源适用性广,亮度高,特别是拍摄彩色图像时使用更多。



蓝色光源(B

蓝色光源波光为430-480之间,适用产品:银色背景产品(如钣金,车加工件等)、薄膜上金属印刷品



红色光源(R

红色光源的波长通常在600-720之间,其波长比较长,可以透过一些比较暗的物体,例如底材黑色的透明软板孔位定位、绿色线路板线路线路检测,透光膜厚度检测等,采用红色光源更能提高对比度;



绿色光源(G

绿色光源波长510-530,界于红色与蓝色之间,主要针对产品:红色背景产品,银色背景产品(如钣金,车加工件等)。



红外光(IR

红外光的波长一般为780-1400,我司大多采用940波长的红外光,红外光属于不可见光,其透过力强。一般LCD屏检测、视频监控行业应用比较普遍;



紫外光(UV

紫外光的波长一般为190-400,我司主要采用385波长的紫外光,其波长短,穿透力强,主要应用于证件检测、触摸屏ITO检测、布料表面破损、点胶溢胶检测等方面,金属表面划痕检测等;



X光(X-Ray



特点:是一种波长范围在0.01nm10nm之间的电磁波,波长短,透视效果良好(密度,通透量,阴影,灰阶图)。

应用:工业上应用广泛,常用于各种行业的透视检测



X-Ray射线检测女鞋



综上所述,不同的光源,其特性及用途各有不同,客户应根据自己的特殊需求,有针对性的选择合适的光源。
