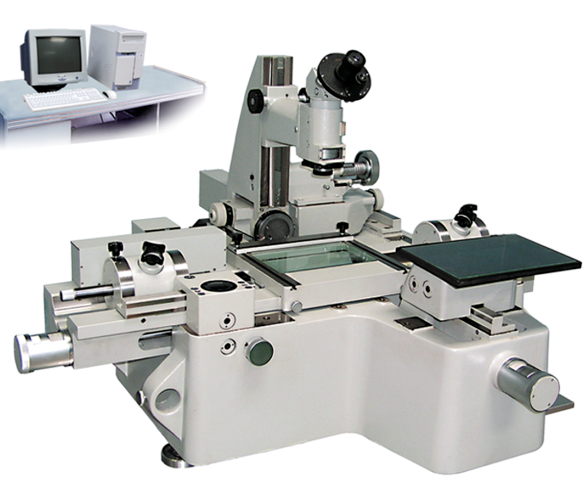

源兴光学首推万能工具显微镜YMF-2010WD
  1. [ 日期:2017-05-08 查看次数:461 ]

尊敬的广大新老客户,感谢您对我公司长期以来的支持!


为了答谢各位对我公司的厚爱,我们潜心推出万能工具显微镜终于上产线,进入量产阶段啦!

1.用途

1.1精确测量各种工件尺寸、角度、形状和位置,螺纹的各种参数。

1.2适用航空航天,军工企业,电动汽车制造业、精密模具制造,精密滚珠丝杆,计量长度室、计量检查站,高等院校、科研院所,量具、刀具、夹具、模具、精密PCB电路板、精密冲压板。

2.特点:

2.1主体显微镜配有多种目镜和物镜,视场大,成像清晰。

2.1计数系统:精密数字光栅尺作为测量基础元件。

2.3 数据处理:PC技术,将光栅数显系统采集的长度信号实时输入计算机,软件进行坐标值数据计算,并打印出数据结果和图形。

2.4 主体显微镜头可左右偏摆,对螺旋零件进行测量。

2.5 配置了优于影象法和轴切法的双光束干涉条纹测量法使PC型万工显数据处理系统性能大幅提高,数据图像可储存,可追溯性强。软件单元素组合测量功能强大,对测量功能应用提升贡献明显。

2.6典型测量对象有:成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。

2.7 测量外螺纹(螺纹塞规、丝杆和蜗杆等)的中径、小径、螺距、牙型半角。

2.8.齿轮滚刀的导程、齿形和牙型角。

2.9 测量精密电路板、钻模或孔板上的孔的位置度,键槽的对称度等形位误差。

3.规格参数:

3.1测量范围:

X向行程:200㎜                  圆工作台直径:φ213㎜

Y向行程:100㎜                  平工作台尺寸(㎜):260×270

3.2测角目镜角度分划范围:360°

3.3顶针的最大夹紧长度:700㎜螺纹轮廓目镜角度分划范围:±7°

3.4顶针间能容纳的最大直径:φ100㎜圆工作台角度分划范围:0°~360°

3.5 高顶针架最大夹紧长度:200㎜圆分度头角度分划范围:0°~360°

3.6高顶针架能容纳的最大直径:φ250㎜

3.7主显微镜立柱的倾斜范围:±12干涉狭缝旋转范围:±90°

3.8 分度值:

X、Y向分度值:0.0002㎜            圆工作台角度分度值:30″

测角目镜角度分度值:1′              圆分度头角度分度值:1′

轮廓目镜角度分度值:±12           主显微镜立柱倾斜角度分度值:30′

3.9 测量准确度(被测件与仪器温度差别不大于0.5℃,仪器室内温度20℃±1℃):(1+L/100)μm,其中L为测量长度,单位:㎜

3.10物镜放大率,工作距离及视场直径:

物镜放大率

总放大率

工作距离(㎜)

视场直径(㎜)

10×

≈79

≈26.70

30×

≈69

≈6.7

50×

≈49

≈4

3.11仪器主机外形尺寸(㎜)长×宽×高=1300×1250×800

3.12 仪器主机重量:450㎏
