PCB电路板加工异常状况分析
  1. [ 日期:2017-03-29 查看次数:613 ]

PCB尺寸测量专业供应商——广东源兴光学仪器有限公司

PCB电路板加工的过程中难免会遇到几个残次品,有可能是机器失误造成的,也有可能是人为原因,例如有时候会出现一种被称为孔破状态的异常情况,成因要具体情况具体分析。



如果孔破状态是点状分布而非整圈断路的现象,就称为点状孔破,也有人称它为“楔型孔破”。常见产生原因,来自于除胶渣制程处理不良所致。PCB电路板加工时除胶渣制程会先进行膨松剂处理,之后进行强氧化剂「高锰酸盐」的侵蚀作业,这个过程会清除胶渣并产生微孔结构。经过清除过程所残留下来的氧化剂,就依靠还原剂清除,典型配方采用酸性液体处理。



由于胶渣处理后,并不会再看到有残胶渣问题,大家常忽略了对还原酸液的监控,这就可能让氧化剂留在孔壁面上。之后电路板进入化学铜制程,经过整孔剂处理后电路板会进行微蚀处理,这时残留的氧化剂再度受到酸浸泡而让残留氧化剂区的树脂剥落,同时也等于将整孔剂破坏了。



受到破坏的孔壁,在后续钯胶体及化学铜处理就不会发生反应,这些区域就呈现出无铜析出现象。基础没有建立,电镀铜当然就无法完整覆盖而产生点状孔破。这类问题已经在不少电路板厂在进行电路板加工的时候发生过,多留意除胶渣制程还原步骤药水监控应该就可以改善。
PCB电路板加工过程中的每一个环节都需要我们严格把控,因为化学反应有时候会在我们不注意的角落慢慢发生,从而破坏整个电路。这种孔破状态大家要警惕了。

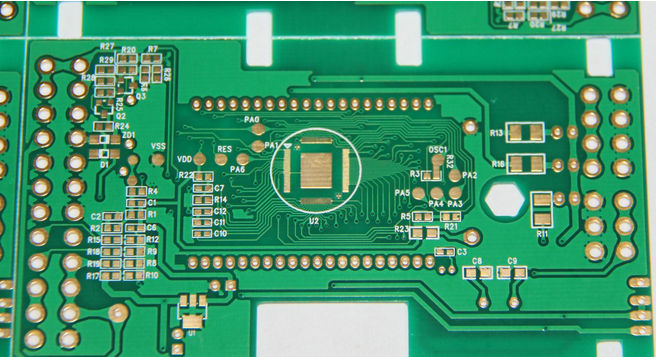

裸板(上头没有零件)也常被称为"印刷线路板Printed Wiring Board(PWB)"。板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔,原本铜箔是覆盖在整个板子上的,而在制造过程中部份被蚀刻处理掉,留下来的部份就变成网状的细小线路了。这些线路被称作导线(conductor pattern)或称布线,并用来提供PCB板上零件的电路连接。
   通常PCB板的颜色都是绿色或是棕色,这是阻焊(solder mask)的颜色。是绝缘的防护层,可以保护铜线,也防止波焊时造成的短路,并节省焊锡之用量。在阻焊层上还会印刷上一层丝网印刷面(silk screen)。通常在这上面会印上文字与符号(大多是白色的),以标示出各零件在板子上的位置。丝网印刷面也被称作图标面(legend)。
    在制成最终产品时,其上会安装集成电路、电晶体、二极管、被动元件(如:电阻、电容、连接器等)及其他各种各样的电子零件。借着导线连通,可以形成电子讯号连结及应有机能。
