源兴影像测量仪YVM-T
  1. [ 日期:2013-11-02 查看次数:1061 ]
一、 仪器用途
非接触影像测量仪是一种由高解析度CCD彩色摄像机、连续变倍物镜、PC电脑显示器、转接盒、精密光学尺、2D资料测量软体与高精度工作台等精密机械结构组成的高精度、高效率光电测量仪器,以二维测量为主,也能作三维测量。它被广泛应用在各种不同的精密产业中,如电子元件、精密模具、精密刀具、弹簧、螺丝加工、塑胶、橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、导电橡胶、PCB加工等各种精密加工业,是机械、电子、仪表、钟表、轻工、塑胶等行业,院校、研究所和计量检定部门的计量室、试验室以及生产车间不可缺少的计量检测设备之一。
二、 仪器结构与工作原理
光电影像测量是目前较为先进的精密高效测量方法之一,其工作原理为:被测工件(置于工作台上)由LED表面光(07)或轮廓光(在底座内)照明后,经变焦距物镜(08)彩色CCD摄影机罩壳(11)内摄取影像,再通过S端子传送至计算机及显示器(10)上,软件在显示器上产生的视频十字线(09)为基准,对其进行瞄准测量,通过工作台(05)带动光学尺(06)与(17)在X、Y方向上移动,由转接卡至计算机,对测量资料进行处理显示,完成  量测工作。影像系统工作原理见图2。
仪器总体结构可分为三大部分(图1):
1、仪器结构主体,包括:
     仪器底座(02),立柱(13),Z轴传动(14),X、Y工作台(05)及X、Y光杆传动机
构(04、18)。
2、  影像系统(成像瞄准用),包括:
     变焦距镜头(08),变焦范围0.7-4.5X,总视频放大率34-220X。彩色CCD摄像机在罩
     (11)内:将变焦镜头摄取的影像测转换成电子信号、再通过S端子传送至17”彩色显
示器(10),产生对准与寻边用的十字线(9)以供量测瞄准之用。
轮廓光源(在仪器底座内)/表面光源(07)采用可调亮度的LED光源(控制开关见图3),照明效果好,寿命是传统灯泡的10倍。
3、  数字测量系统,包括:
X轴(18)Y轴(04)光学尺,将几何位移量转变为数字信号,经转接卡由计算机,显示测量资料,具体操作见软件说明书。

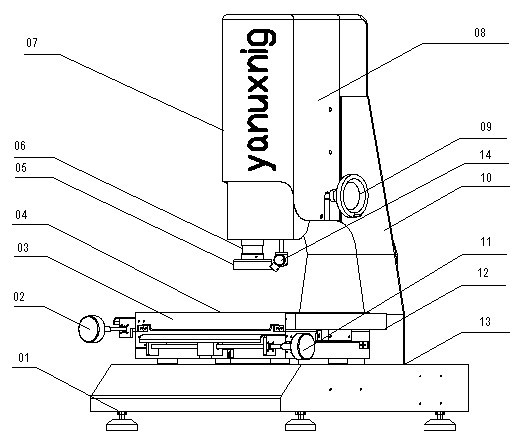

图1  仪器整体结构图

01 底脚螺丝  02 Y轴传动组03 工作台  04 X轴光学尺  05表面光照明组  06变焦距镜头  07 彩色CCD摄像机罩  08 机身  09 立柱10 Z轴传动组11 Y轴光学尺  12 X轴转动组   13仪器基座   14 探针

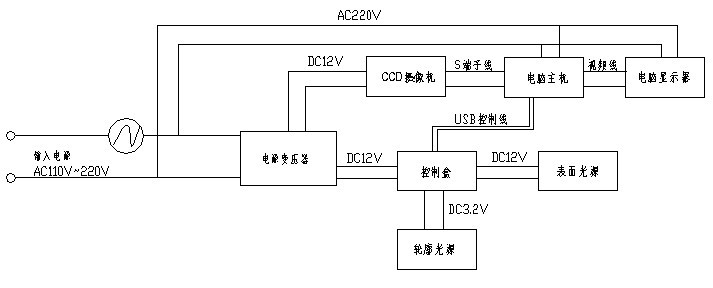

图2  影像系统工作示意图
三、 仪器开箱与安装
1、 拆除仪器外包装及内包装,取出仪器使用说明书,首先阅读本节。
2、 将仪器主体搬至定位台上,装上底脚螺丝,用水平仪调平仪器。
3、 取下X、Y轴固定板、Z轴滑动块固定螺丝(在摄像机罩内滑动块上),X、Y、Z轴便能传动。
    本机使用电源可从AC110V-220V,50-60HZ,连接显示器,接通仪器电源,仪器便安装完成。
仪器使用前,请务必仔细阅读所提供的说明书。
4、 仪器安装及使用前的检查工作,一般由供应厂商承担。

四、 仪器测量方法:
影像测量大致分为二种方式:轮廓测量,表面测量。
1、 轮廓测量:
顾名思议就是测量工件的轮廓边缘,一般采用底部的轮廓光源,需要时也可加表面光做辅助照明,让被测边线更加清晰,有利于测量。
2、 表面测量:
表面测量可以说是影像测量的主要功能,凡是能看到的物体表面图形尺寸,在表面光源照明下,影像测量仪几乎全都能测量,例如,电路板上的线路铜箔尺寸,IC电路等,当被测物体是黑色塑料、橡胶时,影像测量仪也能轻易测量尺寸。

五、 仪器的维护与保养:
影像测量仪是一种光、电、机一体化的精密测量仪器,需要有经常和良好的维护与保养,以保持仪器良好的使用状态,这样才可以保持仪器原有的精度和延长仪器的使和寿命。
1、 仪器应放在清洁干燥的室内(室温20℃±5℃,湿度低于60%),避免光学零件表面污损,金属零件生锈,尘埃杂物落入运动导轨,影响仪器机能。
2、 仪器使用完毕,工作面应随时擦拭干净,最好再罩上防尘套。
3、 仪器的传动机构及运动导轨,应定期加润滑油,使机构运动顺畅,保持良好的使用状态。
4、 工作台玻璃及油漆表面脏了,可以用中性清洁剂与清水擦拭干净,绝不能用有机溶剂擦拭油漆表面,否则,会使油漆表面失去光泽。
5、 仪器LED光源使用寿命很长,但当有灯泡烧坏时,仍请通知厂商,由专业人员为您更换。
6、 仪器精密部件,如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校,所有调节螺丝与紧固螺丝均已固定,客户请勿自拆卸,如有问题请通知厂商解决,自行拆卸造成仪器故障或精度降低,不在保修范围内。

7、 计算机上测量软件,已对工作台与光学尺的误差进行了精确补偿,请勿自行更改,否则,会产生错误的测量结果。
8、 仪器所有电气接插件、一般不要拔下,如已拔掉,则必须按标记正确插回并拧紧螺丝,不正确的接插,轻则影响仪器功能,重则可能损坏系统。
9、 仪器要接地,机座后面电源接口板有标识,且要求仪器使用方,电源插座要有地线。

六、 仪器成套性

名称 数量 名称 数量
1、仪器主体 1 7、5A保险丝 4
2、CCD摄像机 1 8、使用说明书 1
3、0.7-4.5X变焦距镜头 1 9、产品出厂合格证 1
4、控制盒 1 10、PC计算机及显示器 选购
5、测量软件操作手册 1 11、2X附加镜头 选购
6、电源线 1 12、附加表面冷光源 选购

由于本公司不断的改进产品,因此本公司有保留随时更改设计及规格的权利,恕不另行通知。
