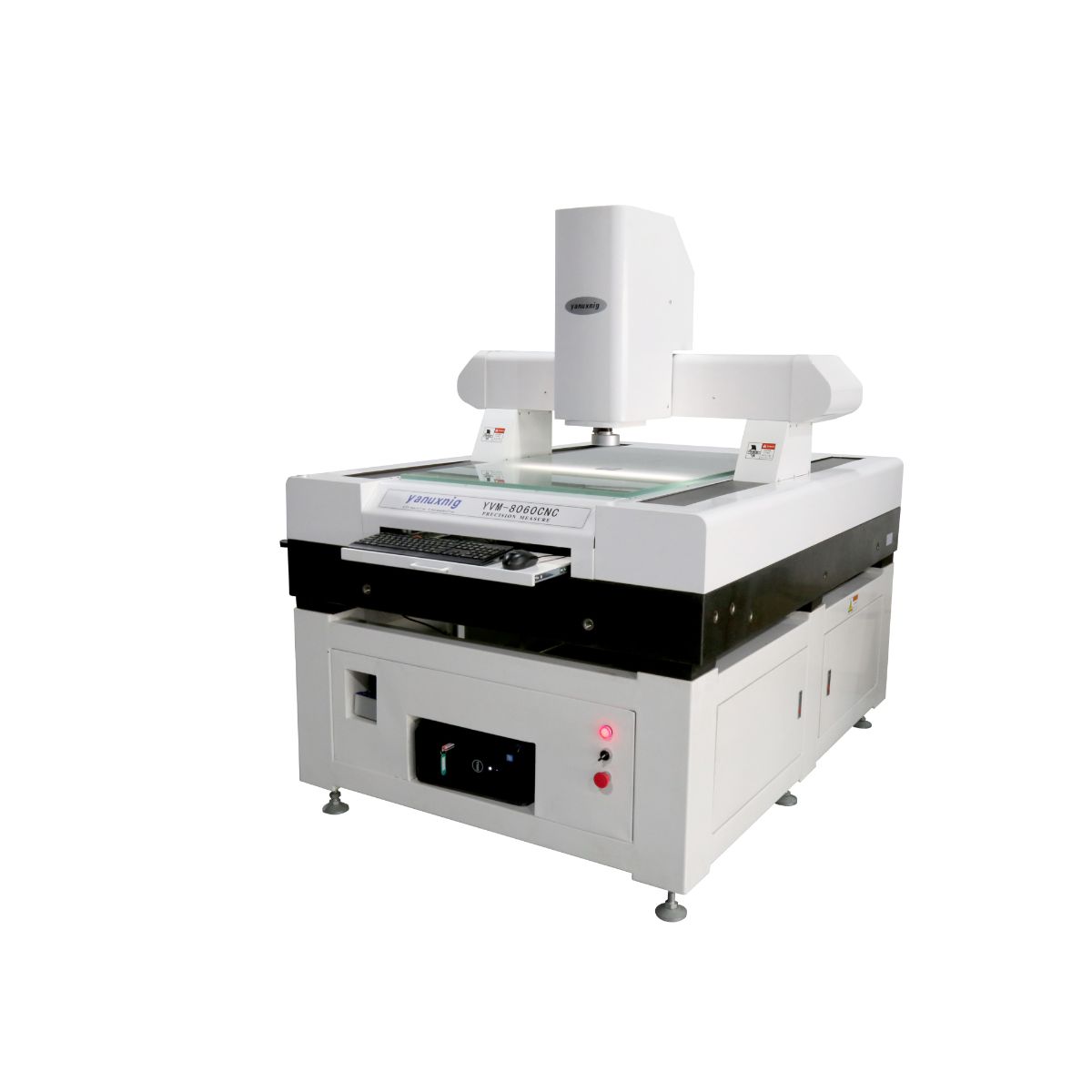

全自动影像仪在FPC/PCB检测中的应用
  1. [日期:2016-12-22 查看次数:1768]

        FPC/PCB电路板是电子产品的重要组成部分之一,随着电子技术、制造技术及检测技术的飞速发展,电路板的产能也大幅提高,随之而来的是电路板在制作过程中的检测及维修自动化程度的要求也越来越高。

        为了满足FPC/PCB电路板行业检测需求,提升源兴在FPC/PCB电路板检测行业中的竞争力,源兴根据FPC/PCB行业客户在使用过程中大量集中反馈,积极对软件在功能运用、效率、精度等方面积极对应修正,因此,软件功能升级如下几点:

一、打靶测量功能:判断数据变化趋势的功能
         打靶图主要是为了反映机床的加工定位的一个整体分布情况。通过这个分布情况去调整刀具,从而提高产品的加工质量。主要用在FPC/PCB 行业中!
       1、编好程序,将圆的X/Y坐标的名义值设定好

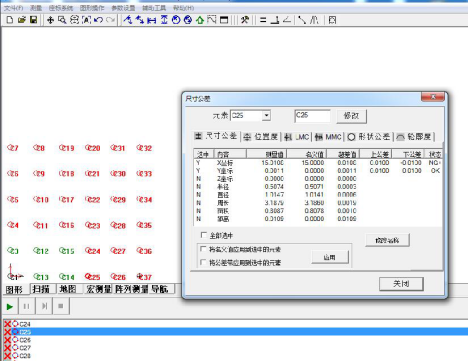

       2、程序跑一次

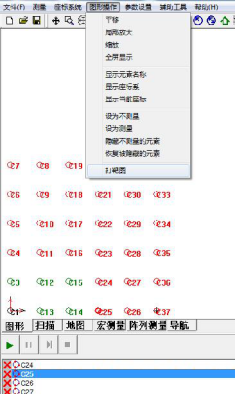

       3、选中所需的元素,然后点击图形操作---打靶图

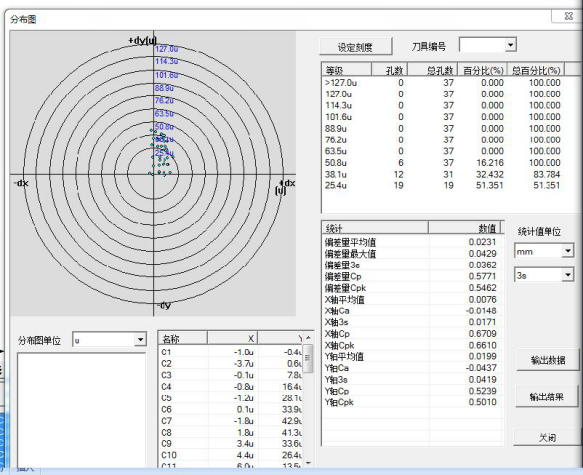

       4、弹出如下页面:




       5、设定好分布图单位、设定刻度、刀具编号

       6、可输出数据,输出结果




二、曲线轮廓度测量:对比快速测量
         曲线轮廓度 需要导入DXF文件,将DXF导入进去后,在测量软件里面按顺序选取曲线元素,构造闭合曲线,那么在测量软件元素列表里面会形成新的元素(闭合曲线),程序运行完,就会有轮廓度出来!

三、对某个元素重新测量或者修改编辑之后,除了该元素会重新计算外,与该元素相关的元素将自动进行重新计算(国内独家功能,暂时国内无第二家有此功能)。比如:L1与L2构造的距离1。并且L1与L3构造的角度1,并且L1同时又与C1构造了距离2。现在L1元素与距离1,角度1,距离2相关连了。如果修改编辑了L1话(即L1的数据发现了改变),那么软件会自动计算距离1,角度1,距离2. 会重新计算。国内的其它所有家,都要先删除距离1,角度1,距离2,然后重新构造。

四、专业的网板测量功能。

五、输入公差带时,可以默认下公差总是为负.即便你输入的为正数,软件也会自动将其设为负数。这样可以增加操作效率,不用总是输入一个负号。(这个功能可以设置是否下公差总为负,公差带有上下公差同为正,也可以同为负,也可以上正,下负。也可以一边为0)。
