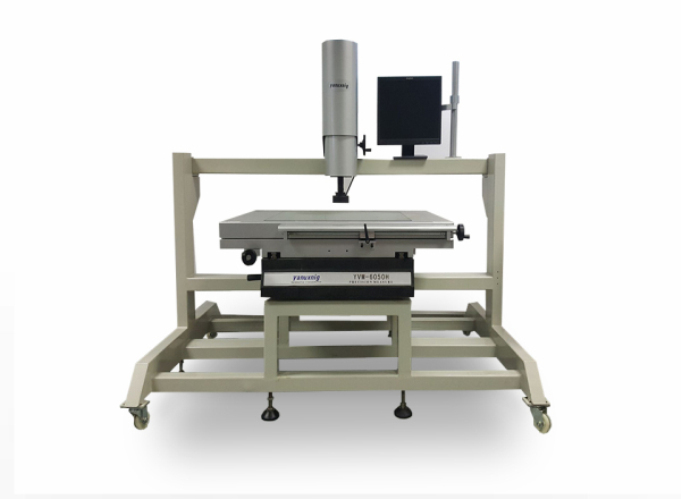

| YVM-H 龙门架式影像仪 |
仪器特点
◆龙门架式大行程影像测量仪，空间宽阔，适合大尺寸产品测量。
◆采用山东济南青“00”级花岗石底座及立柱，保证了极高的稳定性及刚性。
◆采用高精密V型导轨，保证仪器极高的机械精度和稳定性。
◆采用高牌号铸铁工作台，经过严格人工时效，保证导轨安装稳定性和韧性。
◆程控式3环8区LED环形表面冷光源设计，角度范围广，覆盖被测零件轮廓面更多，测试零件兼容性更强。LED轮廓光平行光路设计，提高透射光，保证测量精度。
◆1/3〃高分辨率彩色CCD 600TV线，确保高品质测量画面。
◆可实现Z轴非接触式影像精确测高和平面度测量，可加装接触式侧头。
◆高精度玻璃光栅尺，分辨率为1μm，读数稳定可靠，精度高。
应用领域
主要应用于PCB板、大型LCD、大型塑胶外壳、大型模具、大型丝网印刷网板、大型TPTTO丝路和太阳能面板等行业的检测和设计开发。
技术参数
|
仪器型号 |
YVM-6050H |
YVM-8060H |
|
测量行程（mm） |
600x500x200 |
800x600x200 |
|
外形尺寸（mm） |
1800x1250x1500 |
1900x1350x1500 |
|
仪器重量（kg） |
700 |
900 |
|
玻璃承重（kg） |
30 |
|
|
测量精度 |
X,Y:（3+L/200）μm Z:（5+L/200）μm |
|
|
重复精度 |
3μm |
|
|
光栅尺分辨率 |
0.001mm |
|
|
CCD |
1/3"高分辨率彩色摄像机 |
|
|
镜头 |
0.7～4.5X高清晰手动卡位变倍镜头 |
|
|
放大倍率 |
34～220X |
|
|
工作距离 |
92mm |
|
|
测量软件 |
YR-YCSPC |
|
|
表面光 |
3环8区表面环形LED冷光源，亮度可调 |
|
|
轮廓光 |
平行光路设计，无极连续可调LED冷光源 |
|
|
导轨 |
高精密V型导轨 |
|
|
电源 |
220V（AC） 50Hz |
|
备注：根据客户需求，可特殊定制。
