YVM-CNC影像测量仪
  1. [ 日期:2018-09-28 查看次数:1203 ]
查看  详情

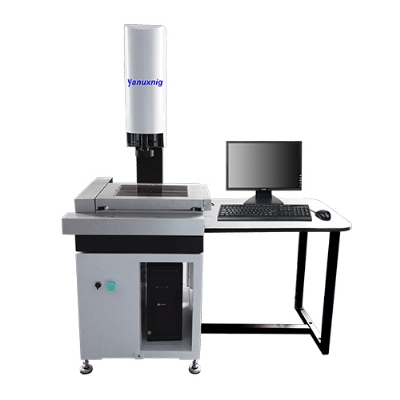

YVM-CNC全自动影像测量仪

仪器特点
◆采用山东济南青“00”级花岗石底座及立柱,保证了极高的稳定性及刚性。
◆采用高精密V型导轨,保证仪器极高的机械精度和稳定性。
◆采用高牌号铸铁工作台,经过严格人工时效,保证导轨安装稳定性和韧性。
◆程控式3环8区LED环形表面冷光源设计,角度范围广,覆盖被测零件轮廓面更多,测试零件兼容性更强。LED轮廓光平行光路设计,提高透射光,保证测量精度。
◆1/3〃高分辨率彩色CCD 600TV线,确保高品质测量画面。
◆可实现Z轴非接触式影像精确测高和平面度测量,可加装接触式侧头。
◆高精度玻璃光栅尺,分辨率为0.5μm读数稳定可靠,精度高。

应用领域
适用于机械、手机零部件、电子、电器、模具以及精密五金的检测和设计开发。




技术参数



项目 主要技术

测量行程(mm)

YVM-3020CNC YVM-4030CNC YVM-5040CNC
外形尺寸(mm) 300x200x200 400x300x200 500x400x200
仪器重量(KG) 300 320 350
测量精度 X,Y轴:(3+L/200)μm        Z轴:(5+L/200)μm
重复精度 3μm
玻璃称重(KG) 50KG
放大倍率

光学放大倍率0.7~4.5X,影像放大24~156X

(可扩展至12-312X)

光栅尺分辨率 玻璃光栅尺,分辨率0.5μm
CCD 1/3高分辨率彩色相机600线
传动方式 台湾精密级滚珠丝杆及导轨
运动控制 台湾台达,伺服电机
上光源 3区8环LED冷光源,亮度可调
下光源 平行光路LED冷光源,亮度可调
测量软件 YX-CNC测量软件
操作方式 程序控制+摇杆
选购件 电脑、MCP测头、自动变焦镜头、激光测头
电源 200V/50Hz/10A
